Прожекторные мачты ПМС промышленного назначения с расчётом по СП 20.13330 и изготовлением по серии 3.407.9-172. Завод РЕКОСТРОЙ (г. Киров) производит мачты освещения для ОРУ 35–500 кВ, аэропортов, стадионов, промышленных территорий в условиях ветровых нагрузок до III района и температур до −50°C. Собственный цех горячего цинкования. Расчёт и подбор конструкций — бесплатно в день обращения. Отгрузка типовых позиций от 2 недель.
Применение: Освещение ОРУ 35–110 кВ, небольших промышленных площадок, складских территорий
Особенность: Различия в модификациях А/Б — конструктивные особенности площадок и лестниц
Применение: Освещение аэропортов, крупных промышленных территорий, железнодорожных узлов
Особенность: Увеличенная зона освещения, возможность размещения большего количества прожекторов
Применение: ОРУ 220–500 кВ, крупные спортивные объекты, портовые зоны
Особенность: Максимальная высота в серии, расчёт на экстремальные ветровые нагрузки
Применение: Нестандартные высоты, специальные требования к освещению, реконструкция
Особенность: Полный цикл проектирования и производства под уникальные задачи
Для крупных аэропортов и железнодорожных узлов Оптимальны мачты ПМС-29,3. Увеличенная высота расширяет зону освещения и позволяет разместить больше прожекторов.
Для ОРУ 220–500 кВ и портовых терминалов Применяются мачты ПМС-32,5. Максимальная высота в серии для объектов с высокими требованиями к освещению.
Для объектов с высокими ветровыми нагрузками Рекомендуются мачты с усиленным стволом и расчётом по индивидуальному проекту. Обеспечивают устойчивость в экстремальных условиях.
Стоимость ошибки — в разы выше экономии на цене металла.
Производственные возможности
Наличие на складе
Минимальная партия
Основные нормативы:
Полный перечень нормативов
Расчёт несущей способности, устойчивости к ветровым воздействиям и зоны освещения выполняется нашими конструкторами на основе СП 16.13330, СП 20.13330 и серии 3.407.9-172.
2. Инженерный анализ Технологи завода изучают документацию, проверяют соответствие серии 3.407.9-172 и нормативным требованиям, выявляют возможные коллизии. Если в проекте есть нестыковки — обсуждаем заранее.
3. Согласование спецификации Подготовка коммерческого предложения с детализацией позиций, сроков и стоимости. Утверждение финальной спецификации заказчиком.
4. Производство Раскрой заготовок, сварка узлов, антикоррозионная обработка. Поэтапный контроль качества на каждом этапе.
5. Контроль качества Ультразвуковой контроль швов, измерение геометрических параметров, проверка толщины покрытия. Оформление протоколов испытаний.
6. Отгрузка Упаковка, маркировка, погрузка и отправка транспортом заказчика или силами завода. Передача комплекта сопроводительной документации.
Монтаж может быть организован силами подрядной организации по отдельному согласованию. Все работы выполняются квалифицированными специалистами с соблюдением норм безопасности.
Документация передаётся в электронном и бумажном виде при отгрузке.
Освещение аэропорта в регионе Урал В 2023 году для реконструкции перрона изготовлено 14 прожекторных мачт ПМС-29,3. Конструкции адаптированы под высокие ветровые нагрузки региона. Срок изготовления — 9 недель. Все изделия прошли ультразвуковой контроль сварных швов (доп.требование). → Результат: отказов при монтаже — 0, освещение включено на 4 дня раньше графика.
Промышленная территория в регионе Сибирь В 2021 году для освещения производственной площадки произведено 22 прожекторные мачты ПМС-24,0. Применена комбинированная антикоррозионная защита для условий температурных перепадов и повышенной влажности. Срок производства — 12 недель. → Результат: объект введён в эксплуатацию без замечаний, документация принята технадзором без доработок.
Железнодорожный узел в регионе Юг В 2023 году для освещения сортировочной станции произведено 18 прожекторных мачт ПМС по индивидуальному проекту с интегрированными молниеотводами. Материал — сталь 09Г2С-12 для северного исполнения. Срок производства — 8 недель. Отгрузка автомобильным транспортом. → Результат: приёмка прошла с первого предъявления, претензий со стороны заказчика не поступало.
Ответ: Выбор высоты определяется требуемой зоной освещения, типом прожекторов и ветровым районом. Расчёт выполняется по СП 20.13330 и серии 3.407.9-172 нашими инженерами на основе ваших технических данных.
Вопрос: Какие нормативы регулируют производство мачт ПМС?
Ответ: Изготовление осуществляется по серии 3.407.9-172, ГОСТ 27772-2015, СП 16.13330.2017, СП 20.13330.2016, а также по проектной документации заказчика.
Вопрос: Как обеспечивается защита от коррозии?
Ответ: Применяется горячее цинкование по ГОСТ 9.307-89 толщиной 60–120 микрон. Для агрессивных сред (морская среда, химические производства) возможны дополнительные покрытия: эпоксидные эмали, полиуретановые составы.
Вопрос: Предоставляете ли вы документацию для приёмки?
Ответ: Да, каждая партия комплектуется паспортами, сертификатами на металл и покрытия, протоколами контроля качества, рекомендациями по монтажу. Работаем в соответствии с требованиями проектной документации.
Контакты для связи:
Ошибка в подборе или изготовлении мачты на ответственном объекте приводит к отказу при приёмке, переделке фундамента и многомиллионным задержкам ввода объекта. Мы производим мачты так, чтобы их приняли с первого раза.
Мы ориентированы на промышленных заказчиков
Мы работаем с заказчиками, действующими в рамках утверждённой проектной документации. Наши решения предназначены для объектов освещения и молниезащиты, где за выбор подрядчика отвечают технические специалисты.Почему прожекторные мачты ПМС РЕКОСТРОЙ для ответственных объектов
- Соответствие серии 3.407.9-172: Конструкции рассчитаны на ветровые нагрузки до III района и температуры до −50°C — проверено для объектов в условиях Севера
- Площадки обслуживания в комплекте: Съёмные площадки, лестницы и ограждения по ГОСТ 23120-2016 — безопасность персонала при эксплуатации
- Комбинированная функция: Возможность установки молниеотводов на мачте — экономия места и средств на отдельную молниезащиту
- Полная документация для приёмки: Паспорта мачт, протоколы УЗК (доп.требование), сертификаты на металл и покрытия
Каталог типов прожекторных мачт ПМС

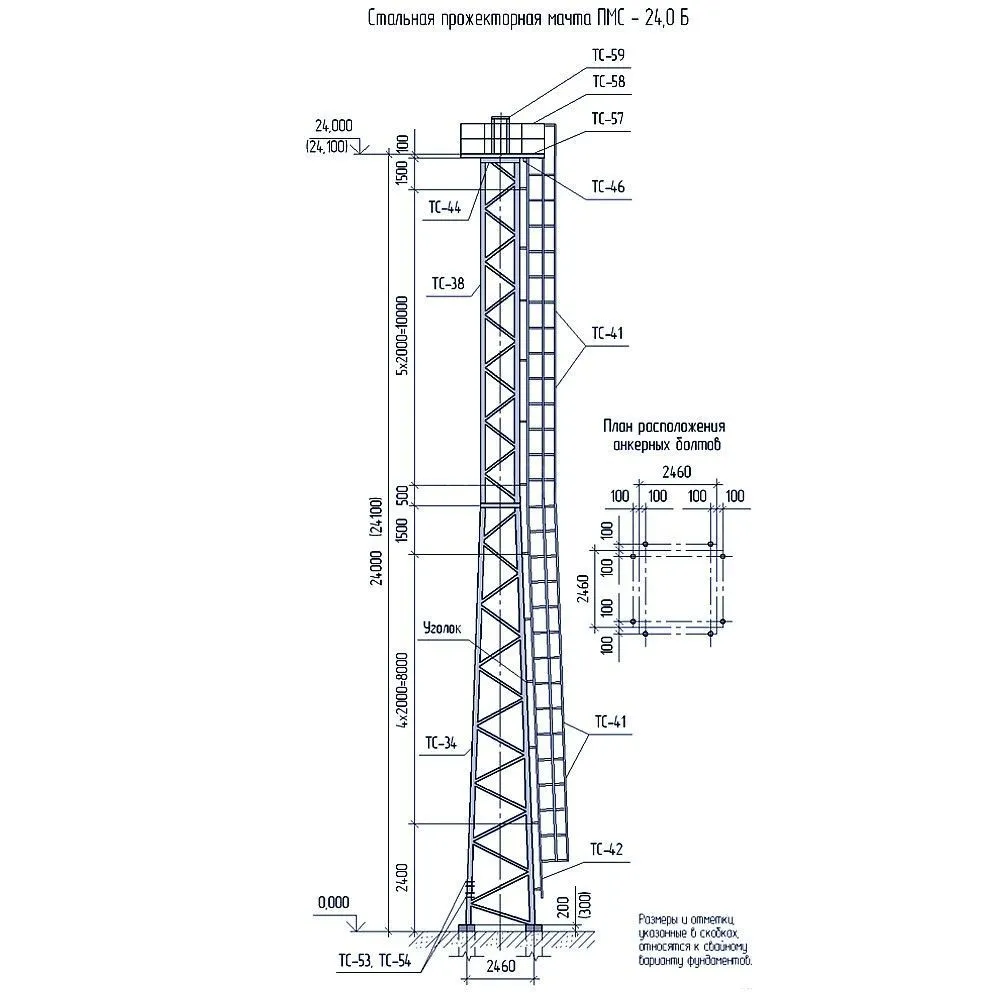

Мачты ПМС-24,0 / ПМС-24,0А / ПМС-24,0Б
Конструкция: Высота 24 метра, решетчатый ствол, съёмная площадка обслуживанияПрименение: Освещение ОРУ 35–110 кВ, небольших промышленных площадок, складских территорий
Особенность: Различия в модификациях А/Б — конструктивные особенности площадок и лестниц
Мачты ПМС-29,3 / ПМС-29,3А / ПМС-29,3Б
Конструкция: Высота 29,3 метра, усиленный решетчатый ствол, площадки на разных уровняхПрименение: Освещение аэропортов, крупных промышленных территорий, железнодорожных узлов
Особенность: Увеличенная зона освещения, возможность размещения большего количества прожекторов

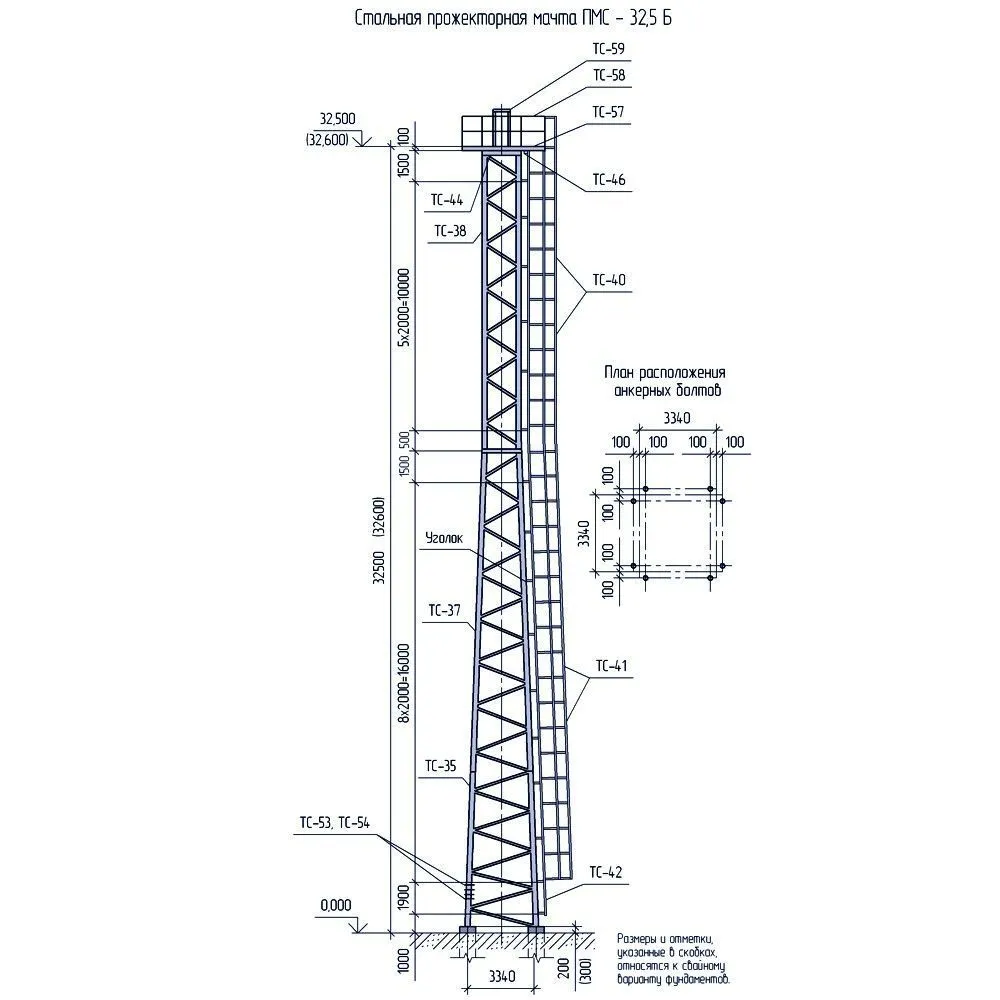

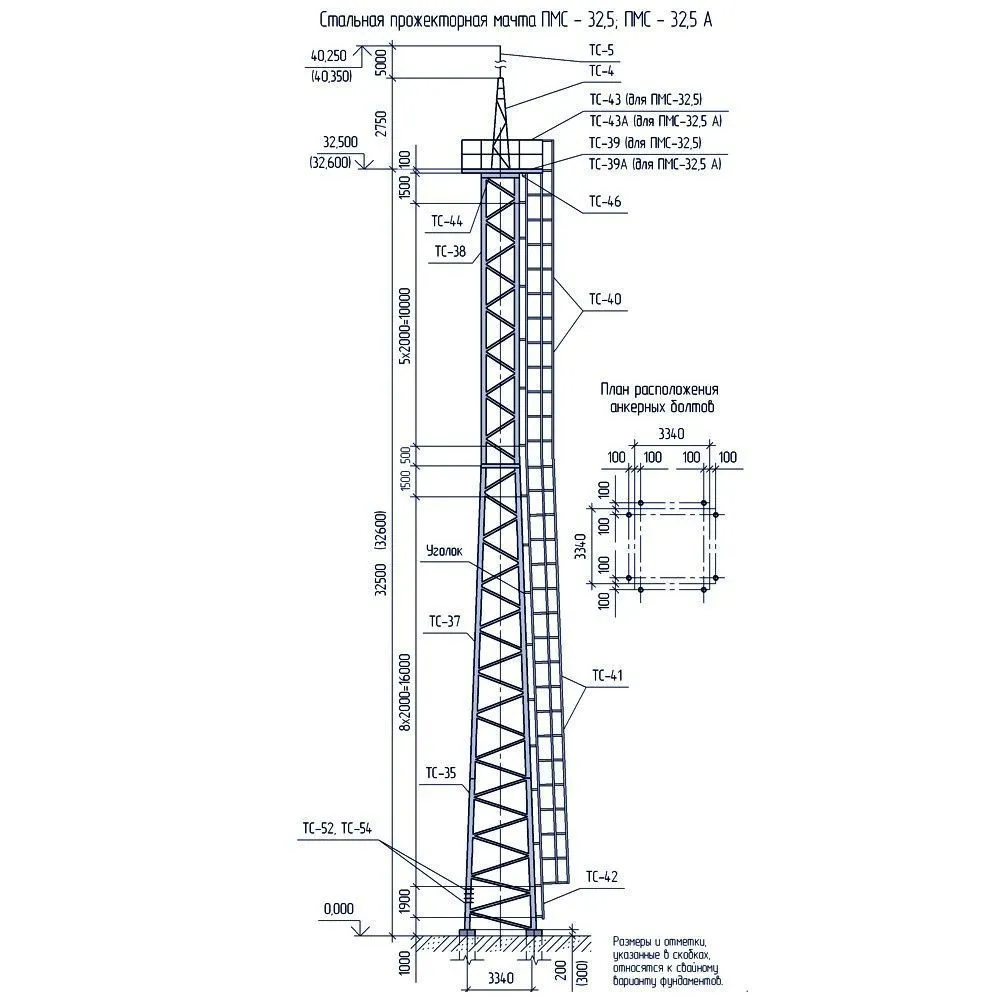

Мачты ПМС-32,5 / ПМС-32,5А / ПМС-32,5Б
Конструкция: Высота 32,5 метра, максимальная устойчивость, площадки обслуживанияПрименение: ОРУ 220–500 кВ, крупные спортивные объекты, портовые зоны
Особенность: Максимальная высота в серии, расчёт на экстремальные ветровые нагрузки
Мачты по индивидуальному проекту
Конструкция: Изготовление по чертежам заказчика с адаптацией под конкретные условияПрименение: Нестандартные высоты, специальные требования к освещению, реконструкция
Особенность: Полный цикл проектирования и производства под уникальные задачи
Сравнение типов прожекторных мачт ПМС
| Параметр | ПМС-24,0 | ПМС-29,3 / ПМС-32,5 |
|---|---|---|
| Когда применять | ОРУ 35–110 кВ, промзоны средней площади, склады | Крупные аэропорты, ОРУ 220–500 кВ, объекты с высокими требованиями к освещению |
| Зона освещения | До 150 м радиус | До 250 м радиус |
| Ветровая устойчивость | До III района по СП 20.13330 | Усиленная, до IV района (по индивидуальному расчёту) |
| Стоимость | Ниже (оптимальна для типовых задач) | Выше (за счёт высоты и усиления) |
Логика выбора типа мачты ПМС
Для освещения ОРУ 35–110 кВ и промзон средней площади Рекомендуются мачты ПМС-24,0. Обеспечивают необходимую зону освещения при оптимальной стоимости и ветровой устойчивости.Для крупных аэропортов и железнодорожных узлов Оптимальны мачты ПМС-29,3. Увеличенная высота расширяет зону освещения и позволяет разместить больше прожекторов.
Для ОРУ 220–500 кВ и портовых терминалов Применяются мачты ПМС-32,5. Максимальная высота в серии для объектов с высокими требованиями к освещению.
Для объектов с высокими ветровыми нагрузками Рекомендуются мачты с усиленным стволом и расчётом по индивидуальному проекту. Обеспечивают устойчивость в экстремальных условиях.
Области применения мачт ПМС
Энергетика — ОРУ и подстанции
- Освещение открытых распределительных устройств (ОРУ) напряжением 35–500 кВ
- Мачты с молниезащитой для трансформаторных площадок
Аэропорты и авиационная инфраструктура
- Освещение перронов, стоянок самолётов, рулёжных дорожек
- Мачты с молниезащитой для технических зон аэропортов
Спортивные сооружения
- Освещение стадионов, тренировочных полей, трибун
- Мачты с площадками для обслуживания прожекторов и систем видеонаблюдения
Промышленные территории
- Освещение производственных площадок, складских комплексов, карьеров
- Мачты для нефтебаз, НПЗ, портовых зон
Транспортная инфраструктура
- Освещение железнодорожных сортировочных станций, логистических терминалов
- Мачты для автомобильных стоянок и парковок крупного масштаба
Что происходит при ошибке в производстве мачт
Экономия на качестве мачт на этапе закупки может привести к многократным затратам на этапе строительства:| Ошибка | Последствие | Стоимость решения |
|---|---|---|
| Отказ при приёмке | Приостановка ввода объекта, простой техники | От 100 000 ₽/час простоя |
| Недостаточная ветровая устойчивость | Деформация или обрушение мачты при шторме | До 400% от стоимости мачты |
| Несоответствие серии 3.407.9-172 | Отказ технадзора, переделка фундамента | До 600% от стоимости партии |
| Отсутствие документации | Невозможность сдачи объекта в эксплуатацию | Невозможно оценить в деньгах |
Стоимость ошибки — в разы выше экономии на цене металла.
Коммерческие условия производства
Сроки изготовления- Типовые мачты ПМС (при наличии задела): отгрузка от 2 недель
- Производство партии под заказ: от 3 недель
- Крупные проекты (от 50 мачт): индивидуальный график производства
Производственные возможности
- Линия изготовления мачт по серии 3.407.9-172 и индивидуальным проектам
- Ёмкости для цинкования
- Контроль толщины покрытия по ГОСТ 9.307-89
- Отгрузка автомобильным и железнодорожным транспортом
Наличие на складе
- Ходовые типоразмеры ПМС-24,0 могут быть в наличии
- Мачты ПМС-29,3 и ПМС-32,5 изготавливаются под заказ
- Актуальную информацию уточняйте у менеджера
Минимальная партия
- Поставляем партии от опытных объёмов до крупных проектов свыше 50 мачт
Технические особенности изготовления
Материалы
- Сталь С235, С245, С255 по ГОСТ 27772-2015
- Низколегированная сталь 09Г2С-12 (С345) для северного исполнения
- Стальной уголок, просечно-вытяжной лист для площадок по ГОСТ
Сварочные технологии
- Полуавтоматическая сварка в среде защитных газов
- Автоматическая сварка под флюсом для протяжённых швов
- Ультразвуковой контроль критичных сварных соединений
- Визуально-измерительный контроль геометрии конструкций
Антикоррозионная защита
- Горячее цинкование по ГОСТ 9.307-89 (толщина 60–120 микрон)
- Грунтовки и эмали для промышленных объектов
- Комбинированная защита для агрессивных сред (морская среда, химические производства)
Контроль качества
- Входной контроль металла (сертификаты, спектральный анализ)
- Операционный контроль на каждом этапе производства
- Оформление протоколов контроля для каждой партии
Нормативная документация и стандарты
Работаем строго в рамках действующей нормативной базы РФ. Полный перечень стандартов включён в договор и паспорт партии.Основные нормативы:
- Серия 3.407.9-172 — Прожекторные мачты и отдельно стоящие молниеотводы
- Серия 3.501.2-123 — Мачты осветительные
- ГОСТ 27772-2015 — Прокат для строительных стальных конструкций
- ГОСТ 9.307-89 — Защита от коррозии горячим цинкованием
- СП 16.13330.2017 — Стальные конструкции
- СП 20.13330.2016 — Нагрузки и воздействия
Полный перечень нормативов
- СП 28.13330.2017 — Защита строительных конструкций от коррозии
- ГОСТ 23120-2016 — Лестницы маршевые, площадки и ограждения стальные
- ГОСТ 53254-2009 — Лестницы пожарные и ограждения кровли
- ПУЭ — Правила устройства электроустановок (молниезащита)
- ТУ завода РЕКОСТРОЙ — индивидуальные технические условия
Инженерный расчет и учет нагрузок
Подбор типа, высоты и конструкции мачты выполняется на основе технических данных заказчика:- Ветровые нагрузки (район по СП 20.13330)
- Гололёдные нагрузки (район по СП 20.13330)
- Температурный диапазон эксплуатации (до −50°C для северного исполнения)
- Количество и тип размещаемого оборудования (прожекторы, камеры, молниеотводы)
- Требуемая высота установки и зона освещения
- Сейсмичность района (до 6 баллов по шкале MSK-64)
Расчёт несущей способности, устойчивости к ветровым воздействиям и зоны освещения выполняется нашими конструкторами на основе СП 16.13330, СП 20.13330 и серии 3.407.9-172.
Этапы сотрудничества
1. Заявка и техническое задание Заказчик направляет проектную документацию, спецификацию или описание требований к изделиям. Требуется полный пакет: чертежи, нагрузки, тип прожекторов, ТУ.2. Инженерный анализ Технологи завода изучают документацию, проверяют соответствие серии 3.407.9-172 и нормативным требованиям, выявляют возможные коллизии. Если в проекте есть нестыковки — обсуждаем заранее.
3. Согласование спецификации Подготовка коммерческого предложения с детализацией позиций, сроков и стоимости. Утверждение финальной спецификации заказчиком.
4. Производство Раскрой заготовок, сварка узлов, антикоррозионная обработка. Поэтапный контроль качества на каждом этапе.
5. Контроль качества Ультразвуковой контроль швов, измерение геометрических параметров, проверка толщины покрытия. Оформление протоколов испытаний.
6. Отгрузка Упаковка, маркировка, погрузка и отправка транспортом заказчика или силами завода. Передача комплекта сопроводительной документации.
Монтаж может быть организован силами подрядной организации по отдельному согласованию. Все работы выполняются квалифицированными специалистами с соблюдением норм безопасности.
Сопроводительная документация
Каждая партия прожекторных мачт ПМС комплектуется следующим пакетом документов:- Паспорт изделия на партию
- Сертификаты соответствия на металл (химический состав, механические свойства)
- Протоколы ультразвукового контроля сварных швов (доп.требование)
- Сертификаты на антикоррозионное покрытие (толщина, адгезия)
- Финансовые документы
- Рекомендации по монтажу и эксплуатации
- Исполнительная документация (при монтаже)
Документация передаётся в электронном и бумажном виде при отгрузке.
Реализованные проекты
ОРУ 220 кВ в регионе Поволжье В 2022 году для строительства открытого распределительного устройства произведены и отгружены прожекторные мачты ПМС общим весом 85 тонн. В комплект поставки вошли мачты ПМС-32,5 с интегрированными молниеотводами. Применено горячее цинкование по ГОСТ 9.307-89 с усиленным покрытием для условий повышенной влажности. Срок производства партии — 11 недель, отгрузка осуществлялась железнодорожным транспортом поэтапно под график монтажа. → Результат: объект введён в эксплуатацию без замечаний, приёмка прошла с первого предъявления.Освещение аэропорта в регионе Урал В 2023 году для реконструкции перрона изготовлено 14 прожекторных мачт ПМС-29,3. Конструкции адаптированы под высокие ветровые нагрузки региона. Срок изготовления — 9 недель. Все изделия прошли ультразвуковой контроль сварных швов (доп.требование). → Результат: отказов при монтаже — 0, освещение включено на 4 дня раньше графика.
Промышленная территория в регионе Сибирь В 2021 году для освещения производственной площадки произведено 22 прожекторные мачты ПМС-24,0. Применена комбинированная антикоррозионная защита для условий температурных перепадов и повышенной влажности. Срок производства — 12 недель. → Результат: объект введён в эксплуатацию без замечаний, документация принята технадзором без доработок.
Железнодорожный узел в регионе Юг В 2023 году для освещения сортировочной станции произведено 18 прожекторных мачт ПМС по индивидуальному проекту с интегрированными молниеотводами. Материал — сталь 09Г2С-12 для северного исполнения. Срок производства — 8 недель. Отгрузка автомобильным транспортом. → Результат: приёмка прошла с первого предъявления, претензий со стороны заказчика не поступало.
Частые вопросы о прожекторных мачтах ПМС
Вопрос: Как выбрать высоту мачты для объекта?Ответ: Выбор высоты определяется требуемой зоной освещения, типом прожекторов и ветровым районом. Расчёт выполняется по СП 20.13330 и серии 3.407.9-172 нашими инженерами на основе ваших технических данных.
Вопрос: Какие нормативы регулируют производство мачт ПМС?
Ответ: Изготовление осуществляется по серии 3.407.9-172, ГОСТ 27772-2015, СП 16.13330.2017, СП 20.13330.2016, а также по проектной документации заказчика.
Вопрос: Как обеспечивается защита от коррозии?
Ответ: Применяется горячее цинкование по ГОСТ 9.307-89 толщиной 60–120 микрон. Для агрессивных сред (морская среда, химические производства) возможны дополнительные покрытия: эпоксидные эмали, полиуретановые составы.
Вопрос: Предоставляете ли вы документацию для приёмки?
Ответ: Да, каждая партия комплектуется паспортами, сертификатами на металл и покрытия, протоколами контроля качества, рекомендациями по монтажу. Работаем в соответствии с требованиями проектной документации.
Как заказать расчет прожекторных мачт ПМС
Для подготовки коммерческого предложения необходимо направить следующие данные:- Чертежи КМ/КМД или эскизы конструкций (при наличии)
- Требуемая высота и тип мачты (ПМС-24,0, ПМС-29,3, ПМС-32,5)
- Количество и тип размещаемого оборудования (прожекторы, камеры, молниеотводы)
- Требования к антикоррозионному покрытию
- Регион строительства (для расчёта логистики и ветровых нагрузок)
- Сроки отгрузки (для планирования производства)
