Производство забивных свай СМ для мостов и ЛЭП

Забивные стальные сваи СМ промышленного назначения с расчётом по СП 24.13330 и изготовлением по ГОСТ 8732, ГОСТ 10704. Завод РЕКОСТРОЙ (г. Киров) производит забивные сваи для фундаментов мостов, опор ЛЭП 35–500 кВ, промышленных сооружений в плотных и скальных грунтах. Собственный цех горячего цинкования. Расчёт и подбор конструкций — бесплатно в день обращения. Отгрузка типовых позиций от 2 недель.

Ошибка в подборе или изготовлении свай на ответственном объекте приводит к отказу при приёмке, переделке и многомиллионным задержкам. Мы производим сваи так, чтобы их приняли с первого раза.

Мы ориентированы на промышленных заказчиков

Мы работаем с заказчиками, действующими в рамках утверждённой проектной документации. Наши решения предназначены для объектов с высокими нагрузками, где за выбор подрядчика отвечают технические специалисты.

Почему забивные сваи СМ РЕКОСТРОЙ для ответственных объектов

Высокая несущая способность: До 1000 т на сваю в плотных грунтах — оптимально для мостовых опор и ОРУ
Контроль качества при погружении: Объективный показатель (число ударов, отказ сваи) без проверки бетона в скважине
Ускоренное погружение: 15–30 минут на сваю против 1–2 часов для винтовых — сокращение сроков монтажа
Полная документация для приёмки: Паспорта свай, протоколы УЗК (доп.требование), сертификаты на металл и покрытия

Каталог типов забивных свай СМ

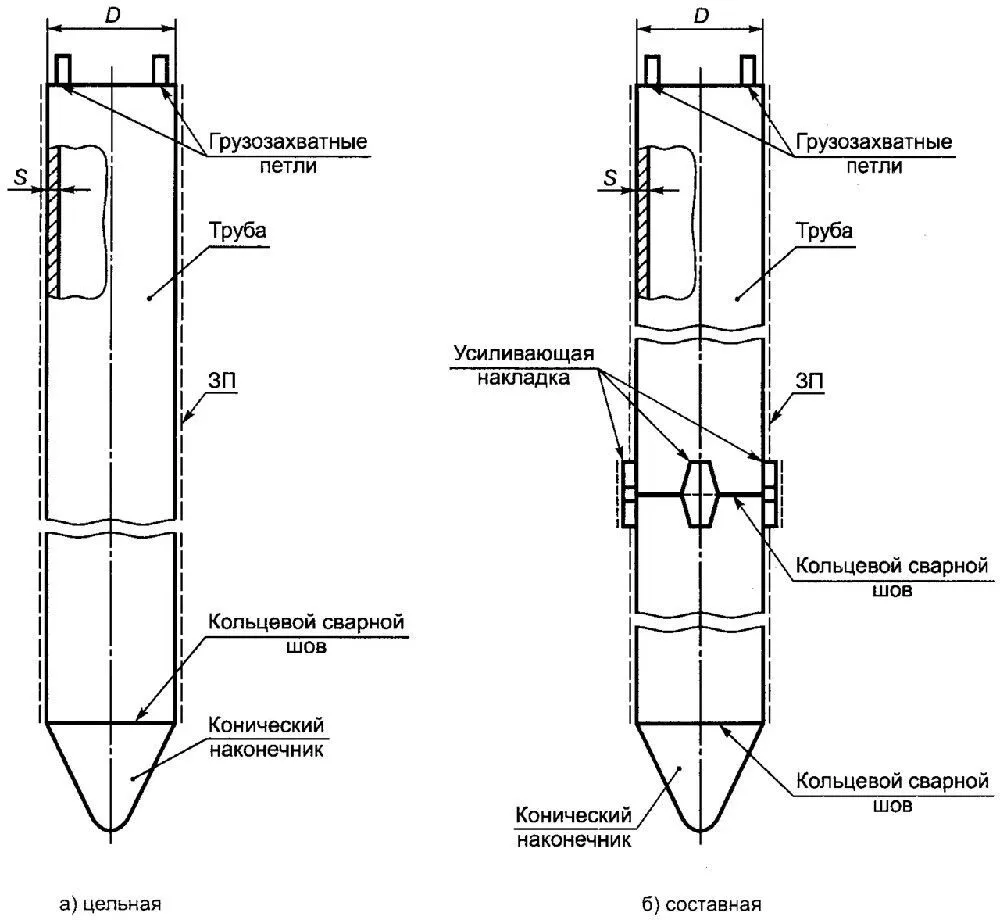

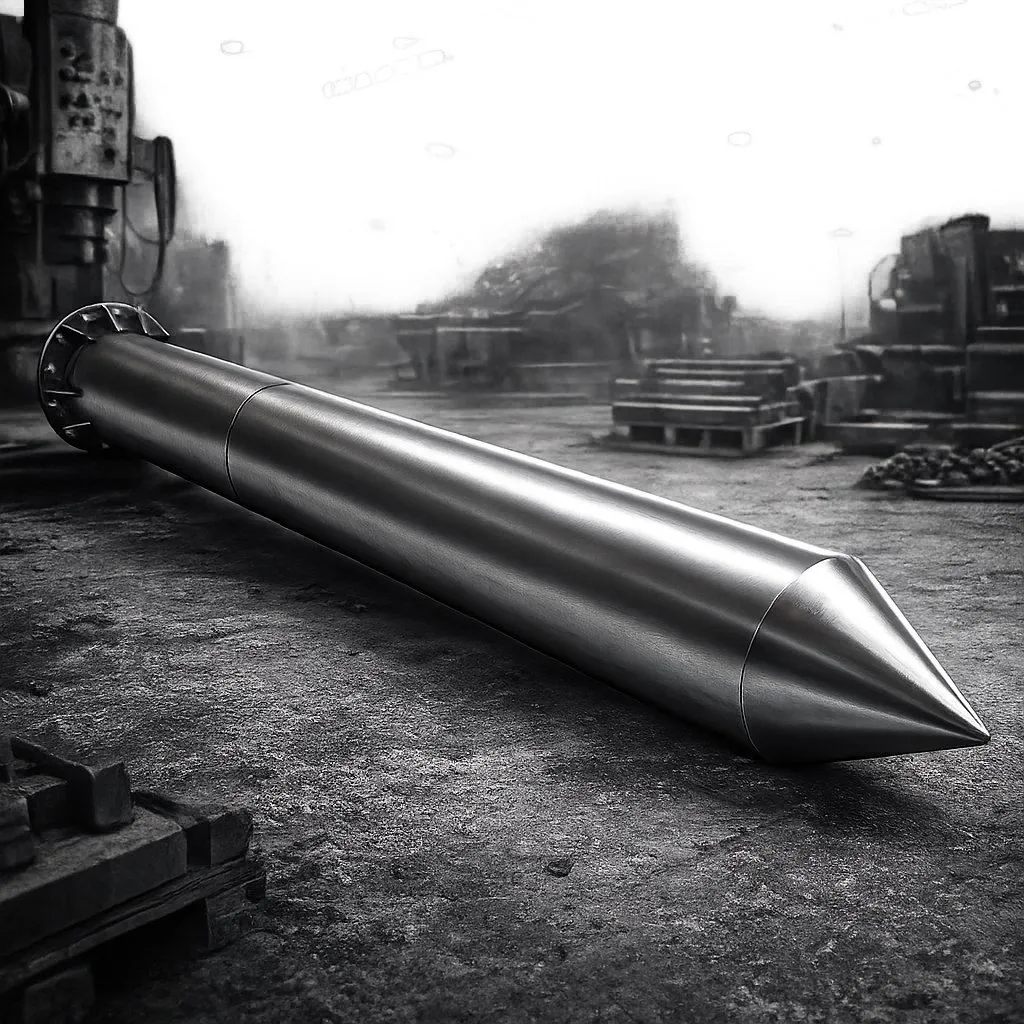

Сваи с коническим наконечником

Конструкция: Конусообразный наконечник (сварной или литой)
Применение: Плотные глины, пески, гравийно-галечниковые грунты
Особенность: Облегчает вхождение в грунт, обеспечивает опирание на несущий слой

Сваи-стойки

Конструкция: Опираются на плотный несущий слой (скала, малосжимаемая глина)
Применение: Мостовые опоры, ОРУ, промышленные сооружения с концентрированными нагрузками
Особенность: Передача нагрузки через острие в несущий слой

Висячие сваи

Конструкция: Передают нагрузку через боковое трение о грунт
Применение: Когда несущий слой находится на большой глубине
Особенность: Работают за счёт трения по боковой поверхности ствола

Анкерные сваи

Конструкция: С уширением в нижней части
Применение: Опоры мостов, ЛЭП при выдергивающих и боковых нагрузках
Особенность: Повышенная устойчивость к горизонтальным воздействиям

Составные (сборные) сваи

Конструкция: Собираются из нескольких секций сваркой или болтовым соединением
Применение: Сваи большой длины (до 90 м) для глубокого погружения
Особенность: Возможность наращивания секций на месте монтажа

Обозначение сваи	Длина сваи L, м	Диаметр ствола сваи D, мм	Толщина стенки, мм
СМ-168-7-4	4-12	168	7-12
СМ-219-7-4	4-12	168	7-12
СМ-273-7-4	4-12	168	7-12
СМ-325-7-4	4-12	168	7-12
СМ-377-7-4	4-12	168	7-12
СМ-426-7-4	4-12	168	7-12
СМ-530-7-4	4-12	168	7-12
СМ-630-7-4	4-12	168	7-12

Сравнение: винтовые сваи / забивные стальные сваи

Параметр	Винтовые сваи	Забивные стальные сваи
Когда применять	Слабые грунты, болота, торф	Твёрдые глины, плотные пески, гравий, скала
Несущая способность	До 150–250 т на сваю	До 1000 т и более (зависит от диаметра и грунта)
Скорость погружения	1–2 часа на сваю	15–30 минут на сваю
Стоимость материала	Выше (за счёт литого винта)	Ниже (труба + простой наконечник)

Логика выбора типа забивной сваи

Для мостовых опор и путепроводовРекомендуются сваи-стойки большого диаметра (325–630 мм). Обеспечивают необходимую несущую способность при концентрированных нагрузках.

Для опор ЛЭП в плотных грунтахОптимальны конические сваи с литым наконечником. Ускоряют погружение и снижают риск повреждения при забивке.

Для промышленных сооружений с высокими нагрузкамиПрименяются висячие сваи с расчётом на боковое трение. Эффективны при глубоком залегании несущего слоя.

Для объектов с выдергивающими нагрузкамиРекомендуются анкерные сваи с уширением. Повышают устойчивость к горизонтальным воздействиям от натяжения проводов.

Области применения забивных свай СМ

Энергетика — линии электропередачи

Опоры ЛЭП напряжением 35–500 кВ в плотных грунтах
Фундаменты для порталов ОРУ с высокими вибрационными нагрузками

Мостостроение и транспортная инфраструктура

Опоры мостов и путепроводов (диаметры 325–630 мм и более)
Эстакады и путепроводы в условиях плотной застройки

Промышленные объекты

Фундаменты под тяжёлое оборудование, станки, эстакады
Промышленные цеха и производственные сооружения

Гидротехнические сооружения

Причалы, пирсы, волноломы, дамбы
Объекты в условиях постоянного контакта с водой

Что происходит при ошибке в производстве свай

Экономия на качестве свай на этапе закупки может привести к многократным затратам на этапе строительства:

Ошибка	Последствие	Стоимость решения
Отказ при забивке	Остановка работ, простой техники	От 50 000 ₽/час простоя
Отделение наконечника	Демонтаж, замена сваи, переделка фундамента	До 300% от стоимости сваи
Превышение допустимой осадки	Дополнительное усиление фундамента, проектные изменения	До 500% от стоимости партии
Отказ технадзора	Приостановка приёмки, судебные разбирательства	Невозможно оценить в деньгах

Стоимость ошибки — в разы выше экономии на цене металла.

Коммерческие условия производства

Сроки изготовления

Типовые сваи СМ (при наличии задела): отгрузка от 2 недель
Производство партии под заказ: от 3 недель
Крупные проекты (от 500 тонн): индивидуальный график производства

Производственные возможности

Линия изготовления забивных свай по ГОСТ и индивидуальным проектам
Ёмкости для цинкования
Контроль толщины покрытия по ГОСТ 9.307-89
Отгрузка автомобильным и железнодорожным транспортом

Наличие на складе

Ходовые диаметры 219–325 мм могут быть в наличии
Сваи большого диаметра (от 426 мм) изготавливаются под заказ
Актуальную информацию уточняйте у менеджера

Минимальная партия

Поставляем партии от опытных объёмов до крупных проектов свыше 1000 тонн

Технические особенности изготовления

Материалы

Сталь С245, С255, С345 по ГОСТ 27772-2015
Низколегированная сталь 09Г2С для северного исполнения
Бесшовные трубы по ГОСТ 8731, 8732, 8734
Электросварные трубы по ГОСТ 10704, 10705, 20295

Наконечники

Сварные: листовая сталь Ст3, Ст20, 09Г2С
Литые: стальные отливки 25Л, 35Л по ГОСТ 977 (для скальных грунтов)

Сварочные технологии

Полуавтоматическая сварка в среде защитных газов
Ультразвуковой контроль критичных сварных соединений
Визуально-измерительный контроль геометрии конструкций

Антикоррозионная защита

Горячее цинкование по ГОСТ 9.307-89 (толщина 60–120 микрон)
Грунтовка ГФ-021 по ГОСТ 25129 (экономичный вариант)
Эмали и полимерные покрытия для агрессивных сред
Комбинированная защита для максимальной долговечности

Контроль качества

Входной контроль металла (сертификаты, спектральный анализ)
Операционный контроль на каждом этапе производства
Оформление протоколов контроля для каждой партии

Нормативная документация и стандарты

Работаем строго в рамках действующей нормативной базы РФ. Полный перечень стандартов включён в договор и паспорт партии.

Основные нормативы:

ГОСТ 8731, 8732, 8734 — Трубы стальные бесшовные
ГОСТ 10704, 10705 — Трубы стальные электросварные
ГОСТ 27772-2015 — Прокат для строительных стальных конструкций
ГОСТ 9.307-89 — Защита от коррозии горячим цинкованием
СП 16.13330.2017 — Стальные конструкции
СП 24.13330.2011 — Свайные фундаменты

Полный перечень нормативов

ГОСТ 977 — Отливки из углеродистой и низколегированной стали
ГОСТ 25129 — Грунтовка ГФ-021
СП 20.13330.2016 — Нагрузки и воздействия
РД 45.162-2001 — Ведомственные нормы для объектов энергетики
ТУ завода РЕКОСТРОЙ — индивидуальные технические условия

Инженерный расчет и учет нагрузок

Подбор типа, сечения и количества свай выполняется на основе технических данных заказчика:

Вертикальные и горизонтальные нагрузки от сооружения
Тип грунта и несущая способность (по геотехническому отчёту)
Глубина залегания несущего слоя
Сейсмичность района строительства (при необходимости)
Способ погружения (забивка, вибропогружение, вдавливание)

Расчёт несущей способности, глубины погружения и устойчивости выполняется нашими конструкторами на основе СП 24.13330 и других действующих нормативов.

Этапы сотрудничества

1. Заявка и техническое заданиеЗаказчик направляет проектную документацию, спецификацию или описание требований к изделиям. Требуется полный пакет: чертежи, нагрузки, способ погружения, ТУ.

2. Инженерный анализТехнологи завода изучают документацию, проверяют соответствие нормативным требованиям, выявляют возможные коллизии. Если в проекте есть нестыковки — обсуждаем заранее.

3. Согласование спецификацииПодготовка коммерческого предложения с детализацией позиций, сроков и стоимости. Утверждение финальной спецификации заказчиком.

4. ПроизводствоРаскрой заготовок, сварка наконечников, антикоррозионная обработка. Поэтапный контроль качества на каждом этапе.

5. Контроль качестваУльтразвуковой контроль швов, измерение геометрических параметров, проверка толщины покрытия. Оформление протоколов испытаний.

6. ОтгрузкаУпаковка, маркировка, погрузка и отправка транспортом заказчика или силами завода. Передача комплекта сопроводительной документации.

Монтаж может быть организован силами подрядной организации по отдельному согласованию. Все работы выполняются квалифицированными специалистами с соблюдением норм безопасности.

Сопроводительная документация

Каждая партия забивных свай СМ комплектуется следующим пакетом документов:

Паспорт изделия на партию
Сертификаты соответствия на металл (химический состав, механические свойства)
Протоколы ультразвукового контроля сварных швов (доп.требование)
Сертификаты на антикоррозионное покрытие (толщина, адгезия)
Финансовые документы
Рекомендации по погружению
Исполнительная документация (при монтаже)

Документация передаётся в электронном и бумажном виде при отгрузке.

Реализованные проекты

Мостовые переходы в регионе ПоволжьеВ 2022 году для строительства мостового перехода произведены и отгружены забивные сваи СМ общим весом 850 тонн. В комплект поставки вошли сваи диаметром 426 мм и 530 мм длиной до 18 метров для опор моста. Применено горячее цинкование по ГОСТ 9.307-89 с усиленным покрытием для условий повышенной влажности. Срок производства партии — 16 недель, отгрузка осуществлялась железнодорожным транспортом поэтапно под график монтажа. → Результат: объект введён в эксплуатацию без замечаний, приёмка прошла с первого предъявления.

Опоры ЛЭП 220 кВ в плотных грунтахВ 2023 году для строительства линии электропередачи в регионе Урал изготовлено 320 тонн забивных свай СМ 325-9-6. Конструкции адаптированы под плотные глинистые грунты с высоким коэффициентом уплотнения. Срок изготовления — 11 недель. Все изделия прошли ультразвуковой контроль сварных швов (доп.требование). → Результат: отказов свай при погружении — 0, монтаж завершён на 3 дня раньше графика.

Промышленные сооружения в регионе СибирьВ 2021 году для фундамента производственного цеха произведено 540 тонн забивных свай СМ. Применена комбинированная антикоррозионная защита для условий температурных перепадов и повышенной влажности. Срок производства — 14 недель. → Результат: объект введён в эксплуатацию без замечаний, документация принята технадзором без доработок.

Гидротехнические объекты в регионе ЮгВ 2023 году для строительства причальных сооружений произведено 280 тонн забивных свай СМ по индивидуальному проекту. Материал — сталь 09Г2С для северного исполнения с усиленным цинковым покрытием. Срок производства — 9 недель. Отгрузка автомобильным транспортом. → Результат: приёмка прошла с первого предъявления, претензий со стороны заказчика не поступало.

Частые вопросы о забивных сваях СМ

Вопрос: Как выбрать тип забивной сваи для объекта?
Ответ: Выбор типа определяется типом грунта, несущей способностью, глубиною залегания несущего слоя и способом погружения. Расчёт выполняется по СП 24.13330 нашими инженерами на основе ваших технических данных и геотехнического отчёта.

Вопрос: Какие нормативы регулируют производство забивных свай СМ?
Ответ: Изготовление осуществляется по ГОСТ 8732, ГОСТ 10704, ГОСТ 27772-2015, СП 16.13330.2017, СП 24.13330.2011, а также по проектной документации заказчика.

Вопрос: Как обеспечивается защита от коррозии?
Ответ: Применяется горячее цинкование по ГОСТ 9.307-89 толщиной 60–120 микрон. Для агрессивных сред (морская среда, химические производства) возможны дополнительные покрытия: эпоксидные эмали, полимерные составы.

Вопрос: Предоставляете ли вы документацию для приёмки?
Ответ: Да, каждая партия комплектуется паспортами, сертификатами на металл и покрытия, протоколами контроля качества, рекомендациями по погружению. Работаем в соответствии с требованиями проектной документации.

Как заказать расчет забивных свай СМ

Для подготовки коммерческого предложения необходимо направить следующие данные:

Чертежи КМ/КМД или эскизы конструкций (при наличии)
Нагрузки на фундамент (вертикальные, горизонтальные, моменты)
Тип грунта и условия площадки (по геотехническому отчёту)
Требования к антикоррозионному покрытию
Способ погружения (забивка, вибропогружение, вдавливание)
Регион строительства (для расчёта логистики и нагрузок)
Сроки отгрузки (для планирования производства)

Контакты для связи:

Телефон: +7 (919) 359-19-74 (WhatsApp, Telegram)
Email: zavod@zavodsr.ru
Адрес завода: г. Киров, ул. Прудная, дом 51, корпус 7
