Производство трубчатых свай для мостов и причалов

Трубчатые сваи промышленного назначения с расчётом по СП 24.13330 и изготовлением по ГОСТ 8732, ГОСТ 10704. Завод РЕКОСТРОЙ (г. Киров) производит трубчатые сваи для фундаментов мостов, опор ЛЭП 35–500 кВ, причалов, эстакад в сложных грунтовых условиях. Собственный цех горячего цинкования. Расчёт и подбор конструкций — бесплатно в день обращения. Отгрузка типовых позиций от 2 недель.

Ошибка в подборе или изготовлении свай на ответственном объекте приводит к отказу при приёмке, переделке и многомиллионным задержкам. Мы производим сваи так, чтобы их приняли с первого раза.

Мы ориентированы на промышленных заказчиков

Мы работаем с заказчиками, действующими в рамках утверждённой проектной документации. Наши решения предназначены для объектов с высокими нагрузками, где за выбор подрядчика отвечают технические специалисты.

Почему трубчатые сваи РЕКОСТРОЙ для критичных объектов

Высокая несущая способность: До 1000+ т на сваю в плотных грунтах — оптимально для мостовых опор и гидротехники
Глубина погружения до 90+ метров: Пробивают скальные слои и вечную мерзлоту без предварительного бурения
Контроль качества при погружении: Объективный показатель (число ударов, отказ сваи) без проверки бетона в скважине
Полная документация для приёмки: Паспорта свай, протоколы УЗК (доп.требование), сертификаты на металл и покрытия

Каталог типов трубчатых свай

Сваи с открытым нижним концом

Конструкция: Полая труба, заполняется грунтом при погружении (грунтовое ядро)
Применение: Плотные глины, пески, гравийно-галечниковые грунты
Особенность: Грунтовое ядро участвует в работе сваи, повышая несущую способность

Сваи с закрытым нижним концом

Конструкция: Конический наконечник (сварной или литой)
Применение: Скальные грунты, высокий уровень грунтовых вод
Особенность: Исключает попадание грунта внутрь, облегчает вхождение

Сваи-оболочки (ШПС)

Конструкция: Трубы большого диаметра (>530 мм) с бетонным заполнением
Применение: Причалы, платформы, мосты крупных пролётов
Особенность: Комбинация преимуществ стальных и железобетонных свай

Составные сваи

Конструкция: Собираются из нескольких секций сваркой или болтовым соединением
Применение: Глубокое погружение (30–90+ метров) в стеснённых условиях
Особенность: Возможность наращивания секций на месте монтажа

Конические сваи

Конструкция: Переменный диаметр (конусообразная форма)
Применение: Уменьшение веса при сохранении прочности верхней части
Особенность: Диаметры от 159 до 630 мм

Сравнение: трубчатые сваи / винтовые сваи

Параметр	Трубчатые сваи	Винтовые сваи
Когда применять	Критичные объекты, большие нагрузки, глубокое залегание	Временные объекты, слабые грунты, ограниченный доступ техники
Несущая способность	До 1000+ т на сваю (зависит от диаметра и грунта)	До 150–250 т на сваю
Глубина погружения	До 90+ метров (через скальные слои)	До 15–20 м (в зависимости от грунта)
Стоимость материала	Выше (больший диаметр для высокой несущей способности)	Ниже (компактные размеры при требуемой нагрузке)

Логика выбора типа трубчатой сваи

Для мостовых опор и путепроводовРекомендуются сваи-оболочки большого диаметра (530–1420 мм). Обеспечивают необходимую несущую способность при концентрированных нагрузках.

Для опор ЛЭП в плотных грунтахОптимальны сваи с закрытым нижним концом. Исключают попадание грунта внутрь при погружении в скальные слои.

Для причалов и гидротехнических сооруженийПрименяются сваи с открытым концом с грунтовым ядром. Повышают несущую способность за счёт внутреннего грунта.

Для глубокого погружения (до 90 м)Используются составные сваи с наращиванием секций. Позволяют доставлять и устанавливать сваи большой длины.

Для объектов в вечной мерзлотеРекомендуются сваи из стали 09Г2С или 17Г1С. Обеспечивают необходимую прочность при низких температурах.

Области применения трубчатых свай

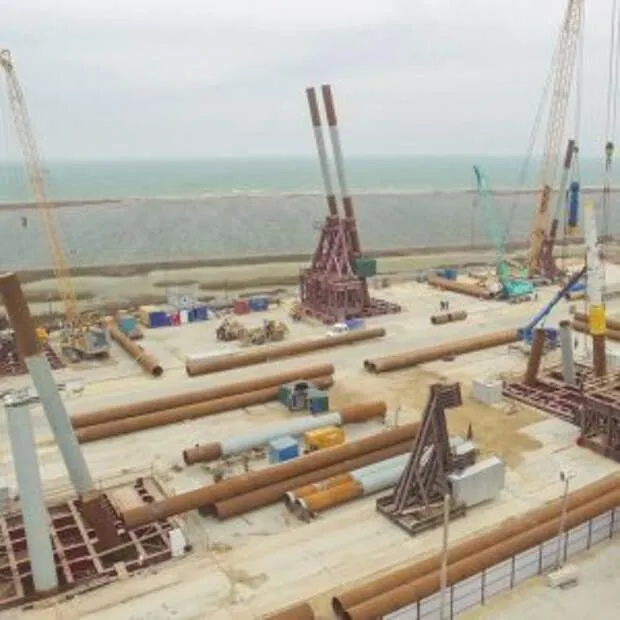

Трубчатые сваи при строительстве от Рекострой

Мостостроение и транспортная инфраструктура

Опоры автомобильных и железнодорожных мостов (диаметры 530–1420 мм)
Путепроводы и эстакады в условиях плотной застройки
Ограждение котлованов при строительстве метро и тоннелей

Энергетика — линии электропередачи

Фундаменты опор ЛЭП напряжением 35–500 кВ
Порталы открытых распределительных устройств (ОРУ)
Опоры контактных сетей электротранспорта

Гидротехнические сооружения

Причалы, пирсы, набережные, дамбы, волноломы
Берегоукрепление в условиях постоянного контакта с водой
Платформы для морских и речных объектов

Промышленные объекты

Фундаменты цехов, складов, производств на слабых грунтах
Опоры буровых вышек, модули морских платформ
Объекты с высоким уровнем грунтовых вод

Нефтегазовая инфраструктура

Трубопроводы высокого давления
Компрессорные станции и насосные узлы
Факельные системы и резервуарные парки

Что происходит при ошибке в производстве свай

Экономия на качестве свай на этапе закупки может привести к многократным затратам на этапе строительства:

Ошибка	Последствие	Стоимость решения
Отказ при забивке	Остановка работ, простой техники	От 50 000 ₽/час простоя
Отделение наконечника	Демонтаж, замена сваи, переделка фундамента	До 300% от стоимости сваи
Превышение допустимой осадки	Дополнительное усиление фундамента, проектные изменения	До 500% от стоимости партии
Отказ технадзора	Приостановка приёмки, судебные разбирательства	Невозможно оценить в деньгах

Стоимость ошибки — в разы выше экономии на цене металла.

Коммерческие условия производства

Сроки изготовления

Типовые сваи (при наличии задела): отгрузка от 2 недель
Производство партии под заказ: от 3 недель
Крупные проекты (от 500 тонн): индивидуальный график производства

Производственные возможности

Линия изготовления трубчатых свай по ГОСТ и индивидуальным проектам
Ёмкости для цинкования
Контроль толщины покрытия по ГОСТ 9.307-89
Отгрузка автомобильным и железнодорожным транспортом

Наличие на складе

Ходовые диаметры 219–426 мм могут быть в наличии
Сваи большого диаметра (от 530 мм) изготавливаются под заказ
Актуальную информацию уточняйте у менеджера

Минимальная партия

Поставляем партии от опытных объёмов до крупных проектов свыше 1000 тонн

Технические особенности изготовления

Материалы

Сталь С245, С255, С345 по ГОСТ 27772-2015
Низколегированная сталь 09Г2С, 17Г1С для северного исполнения
Бесшовные трубы по ГОСТ 8731, 8732, 8734
Электросварные трубы по ГОСТ 10704, 10705, 20295

Наконечники

Сварные: листовая сталь Ст3, Ст20, 09Г2С
Литые: стальные отливки 25Л, 35Л по ГОСТ 977 (для скальных грунтов)

Сварочные технологии

Полуавтоматическая сварка в среде защитных газов
Автоматическая сварка под флюсом для протяжённых швов
Ультразвуковой контроль критичных сварных соединений
Визуально-измерительный контроль геометрии конструкций

Антикоррозионная защита

Горячее цинкование по ГОСТ 9.307-89 (толщина 60–120 микрон)
Эпоксидная эмаль для морской среды
Грунт + краска для промышленных объектов с повышенной влажностью
Комбинированная защита для максимальной долговечности

Контроль качества

Входной контроль металла (сертификаты, спектральный анализ)
Операционный контроль на каждом этапе производства
Оформление протоколов контроля для каждой партии

Нормативная документация и стандарты

Работаем строго в рамках действующей нормативной базы РФ. Полный перечень стандартов включён в договор и паспорт партии.

Основные нормативы:

ГОСТ 8731, 8732, 8734 — Трубы стальные бесшовные
ГОСТ 10704, 10705 — Трубы стальные электросварные
ГОСТ 27772-2015 — Прокат для строительных стальных конструкций
ГОСТ 9.307-89 — Защита от коррозии горячим цинкованием
СП 16.13330.2017 — Стальные конструкции
СП 24.13330.2011 — Свайные фундаменты

Полный перечень нормативов

ГОСТ 977 — Отливки из углеродистой и низколегированной стали
СП 20.13330.2016 — Нагрузки и воздействия
СП 43.13330.2012 — Сооружения промышленных предприятий
РД 45.162-2001 — Ведомственные нормы для объектов энергетики
ТУ завода РЕКОСТРОЙ — индивидуальные технические условия

Инженерный расчет и учет нагрузок

Подбор типа, сечения и количества свай выполняется на основе технических данных заказчика:

Вертикальные и горизонтальные нагрузки от сооружения
Тип грунта и несущая способность (по геотехническому отчёту)
Глубина залегания несущего слоя
Сейсмичность района строительства (при необходимости)
Способ погружения (забивка, вибропогружение, вдавливание)

Расчёт несущей способности, глубины погружения и устойчивости выполняется нашими конструкторами на основе СП 24.13330 и других действующих нормативов.

Этапы сотрудничества

1. Заявка и техническое заданиеЗаказчик направляет проектную документацию, спецификацию или описание требований к изделиям. Требуется полный пакет: чертежи, нагрузки, способ погружения, ТУ.

2. Инженерный анализТехнологи завода изучают документацию, проверяют соответствие нормативным требованиям, выявляют возможные коллизии. Если в проекте есть нестыковки — обсуждаем заранее.

3. Согласование спецификацииПодготовка коммерческого предложения с детализацией позиций, сроков и стоимости. Утверждение финальной спецификации заказчиком.

4. ПроизводствоРаскрой заготовок, сварка наконечников, антикоррозионная обработка. Поэтапный контроль качества на каждом этапе.

5. Контроль качестваУльтразвуковой контроль швов, измерение геометрических параметров, проверка толщины покрытия. Оформление протоколов испытаний.

6. ОтгрузкаУпаковка, маркировка, погрузка и отправка транспортом заказчика или силами завода. Передача комплекта сопроводительной документации.

Монтаж может быть организован силами подрядной организации по отдельному согласованию. Все работы выполняются квалифицированными специалистами с соблюдением норм безопасности.

Сопроводительная документация

Каждая партия трубчатых свай комплектуется следующим пакетом документов:

Паспорт изделия на партию
Сертификаты соответствия на металл (химический состав, механические свойства)
Протоколы ультразвукового контроля сварных швов (доп.требование)
Сертификаты на антикоррозионное покрытие (толщина, адгезия)
Финансовые документы
Рекомендации по погружению
Исполнительная документация (при монтаже)

Документация передаётся в электронном и бумажном виде при отгрузке.

Реализованные проекты

Мостовые переходы в регионе ПоволжьеВ 2022 году для строительства мостового перехода произведены и отгружены трубчатые сваи общим весом 1 200 тонн. В комплект поставки вошли сваи диаметром 630 мм и 820 мм длиной до 25 метров для опор моста. Применено горячее цинкование по ГОСТ 9.307-89 с усиленным покрытием для условий повышенной влажности. Срок производства партии — 18 недель, отгрузка осуществлялась железнодорожным транспортом поэтапно под график монтажа. → Результат: объект введён в эксплуатацию без замечаний, приёмка прошла с первого предъявления.

Опоры ЛЭП 220 кВ в плотных грунтахВ 2023 году для строительства линии электропередачи в регионе Урал изготовлено 450 тонн трубчатых свай диаметром 426 мм. Конструкции адаптированы под плотные глинистые грунты с высоким коэффициентом уплотнения. Срок изготовления — 13 недель. Все изделия прошли ультразвуковой контроль сварных швов (доп.требование). → Результат: отказов свай при погружении — 0, монтаж завершён на 5 дней раньше графика.

Причальные сооружения в регионе ЮгВ 2021 году для строительства причала произведено 680 тонн трубчатых свай. Применена комбинированная антикоррозионная защита для условий постоянного контакта с морской водой. Срок производства — 16 недель. → Результат: объект введён в эксплуатацию без замечаний, документация принята технадзором без доработок.

Ограждение котлованов в регионе Северо-ЗападВ 2023 году для строительства подземного сооружения произведено 320 тонн трубчатых свай по индивидуальному проекту. Материал — сталь 09Г2С для северного исполнения. Срок производства — 11 недель. Отгрузка автомобильным транспортом. → Результат: приёмка прошла с первого предъявления, претензий со стороны заказчика не поступало.

Частые вопросы о трубчатых сваях

Вопрос: Какова максимальная глубина погружения трубчатых свай?
Ответ: Максимальная глубина зависит от оборудования и условий площадки. При забивке копровой установкой сваи погружаются на глубину 30–50 метров. При комбинированном способе (лидерное бурение + забивка) возможно погружение на глубину до 90–100+ метров. Конкретная глубина определяется расположением несущего слоя грунта по СП 24.13330.

Вопрос: Какие нормативы регулируют производство трубчатых свай?
Ответ: Изготовление осуществляется по ГОСТ 8732, ГОСТ 10704, ГОСТ 27772-2015, СП 16.13330.2017, СП 24.13330.2011, а также по проектной документации заказчика.

Вопрос: Как обеспечивается защита от коррозии?
Ответ: Применяется горячее цинкование по ГОСТ 9.307-89 толщиной 60–120 микрон. Для морской среды возможны дополнительные покрытия: эпоксидные эмали, полиэфирные краски. Комбинированная защита обеспечивает срок 80+ лет.

Вопрос: Предоставляете ли вы документацию для приёмки?
Ответ: Да, каждая партия комплектуется паспортами, сертификатами на металл и покрытия, протоколами контроля качества, рекомендациями по погружению. Работаем в соответствии с требованиями проектной документации.

Как заказать расчет трубчатых свай

Для подготовки коммерческого предложения необходимо направить следующие данные:

Чертежи КМ/КМД или эскизы конструкций (при наличии)
Нагрузки на фундамент (вертикальные, горизонтальные, моменты)
Тип грунта и условия площадки (по геотехническому отчёту)
Требования к антикоррозионному покрытию
Способ погружения (забивка, вибропогружение, вдавливание)
Регион строительства (для расчёта логистики и нагрузок)
Сроки отгрузки (для планирования производства)

Контакты для связи:

Телефон: +7 (919) 359-19-74 (WhatsApp, Telegram)
Email: zavod@zavodsr.ru
Адрес завода: г. Киров, ул. Прудная, дом 51, корпус 7
