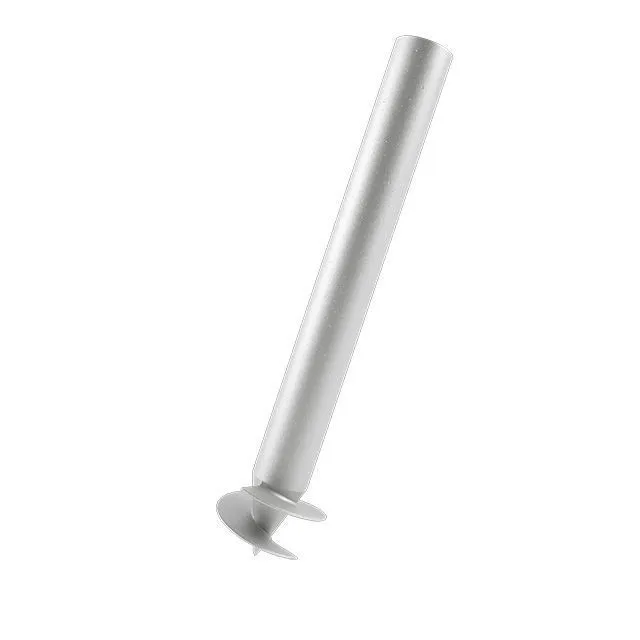

Винтовые сваи СВЛ, ВСЛ с литым наконечником
Винтовые сваи СВЛ (ВСЛ) предназначены для строительства фундаментов опор ВЛ, порталов ОРУ, мачт связи и промышленных сооружений. Изготавливаются по ТУ 25.11-001-06259934-2017 и ГОСТ Р 59106-2020.Применяются в талых, сезоннопромерзающих и вечномерзлых грунтах. Поставляются серийно и под заказ по всей РФ.
Ключевые параметры:
- Диаметр ствола: 108, 114, 159, 168, 219, 325 мм
- Диаметр лопасти: 250–850 мм
- Длина: от 2 до 12 м
- Толщина стенки: от 4 до 14 мм
Где применяются сваи СВЛ, ВСЛ
Конструкции используются для фундаментов глубокого и мелкого заглубления без земляных работ:- Опоры ВЛ 35–500 кВ и контактной сети ж/д
- Порталы ОРУ подстанций 35–500 кВ
- Мачты сотовой связи, освещения и молниеотводы
- Фундаменты быстровозводимых зданий и резервуаров
- Укрепление грунтов при строительстве подпорных стенок

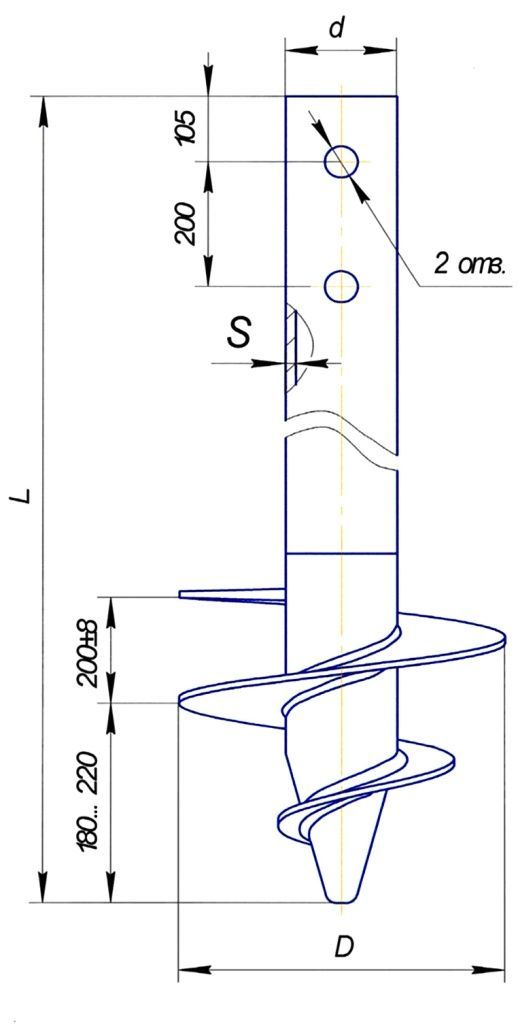

Конструкция винтовой сваи
Изделие состоит из металлического ствола и литого винтового наконечника:- Ствол: Бесшовная труба ГОСТ 8731, 8732 (сталь 20, 09Г2С)
- Наконечник: Литая сталь 25Л, 35Л ГОСТ 977 с винтовой лопастью
- Соединение: Сварное, обеспечивающее монолитность
- Защита: Антикоррозионное покрытие (ГФ-021, цинкование, полимеры)
Типы свай:
- СВЛ / ВСЛ: Широколопастные для талых и сезоннопромерзающих грунтов.
- СВЛМ / ВСЛМ: Узколопастные для вечномерзлых и плотных грунтов.
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип конструкции | Винтовая свая с литым наконечником |
| Диаметр ствола | 108, 114, 159, 168, 219, 325 мм |
| Толщина стенки | 4–14 мм (в зависимости от агрессивности среды) |
| Диаметр лопасти | 250, 300, 350, 500, 850 мм |
| Длина сваи | 2–12 м (шаг 1 м) |
| Материал ствола | Сталь 20, 09Г2С |
| Материал наконечника | Сталь 25Л, 35Л |
| Нормативная база | ТУ 25.11-001-06259934-2017, ГОСТ Р 59106-2020 |
Рекострой является производителем винтовых свай СВЛ широкой номенклатуры:
Обозначение сваи | Длина сваи | Диаметр ствола | Диаметр лопасти | Площадь опорной | |
Сваи винтовые для талых грунтов СВЛ | |||||
| СВЛ-154 | 4000 | 168 | 500±9 | 0,162 |
СВЛ-155 | 5000 | 168 | |||
СВЛ-156 | 6000 | 168 | |||
СВЛ-157 | 7000 | 168 | |||
СВЛ-158 | 8000 | 168 | |||
СВЛ-159 | 9000 | 168 | |||
СВЛ-1510 | 10000 | 168 | |||
СВЛ-1511 | 11000 | 168 | |||
СВЛ-1512 | 12000 | 168 | |||
СВЛ-254 | 4000 | 219 | |||
СВЛ-255 | 5000 | 219 | |||
СВЛ-256 | 6000 | 219 | |||
СВЛ-257 | 7000 | 219 | |||
СВЛ-258 | 8000 | 219 | |||
СВЛ-259 | 9000 | 219 | |||
СВЛ-2510 | 10000 | 219 | |||
СВЛ-2511 | 11000 | 219 | |||
СВЛ-2512 | 12000 | 219 | |||
СВЛ-284 | 4000 | 219 | 850±9 | 0,532 | |
СВЛ-285 | 5000 | 219 | |||
СВЛ-286 | 6000 | 219 | |||
СВЛ-287 | 7000 | 219 | |||
СВЛ-288 | 8000 | 219 | |||
СВЛ-289 | 9000 | 219 | |||
СВЛ-2810 | 10000 | 219 | |||
СВЛ-2811 | 11000 | 219 | |||
СВЛ-2812 | 12000 | 219 | |||
СВЛ-385 | 5000 | 325 | |||
СВЛ-386 | 6000 | 325 | |||
СВЛ-387 | 7000 | 325 | |||
СВЛ-388 | 8000 | 325 | |||
СВЛ-389 | 9000 | 325 | |||
СВЛ-3810 | 10000 | 325 | |||
СВЛ-3811 | 11000 | 325 | |||
СВЛ-3812 | 12000 | 325 | |||
Условное обозначение сваи при заказе | Обозначение сваи | Диаметр ствола d/толщина стенки, мм | Диаметр винтовой лопасти D, мм | Толщина лопасти, мм | Длина сваи L, м |
ВСЛ.4.168.09г2С.500.35Л. ВСЛ.5.168.09г2С.500.35Л. ВСЛ.6.168.09г2С.500.35Л. ВСЛ.7.168.09г2С.500.35Л. ВСЛ.8.168.09г2С.500.35Л. ВСЛ.9.168.09г2С.500.35Л. ВСЛ.10.168.09г2С.500.35Л. ВСЛ.11.168.09г2С.500.35Л. ВСЛ.12.168.09г2С.500.35Л. | ВСЛ500–168–4 ВСЛ500–168–5 ВСЛ500–168–6 ВСЛ500–168–7 ВСЛ500–168–8 ВСЛ500–168–9 ВСЛ500–168–10 ВСЛ500–168–11 ВСЛ500–168–12 | 168х10 | 500 | 10 | 4,0 5,0 6,0 7,0 8,0 9,0 10,0 11,0 12,0 |
ВСЛ.4.219.09г2С.500.35Л. ВСЛ.5.219.09г2С.500.35Л. ВСЛ.6.219.09г2С.500.35Л. ВСЛ.7.219.09г2С.500.35Л. ВСЛ.8.219.09г2С.500.35Л. ВСЛ.9.219.09г2С.500.35Л. ВСЛ.10.219.09г2С.500.35Л. ВСЛ.11.219.09г2С.500.35Л. ВСЛ.12.219.09г2С.500.35Л. | ВСЛ500–219–4 ВСЛ500–219–5 ВСЛ500–219–6 ВСЛ500–219–7 ВСЛ500–219–8 ВСЛ500–219–9 ВСЛ500–219–10 ВСЛ500–219–11 ВСЛ500–219–12 | 219х10 | 500 | 10 | 4,0 5,0 6,0 7,0 8,0 9,0 10,0 11,0 12,0 |
ВСЛ.4.168.09г2С.850.35Л. ВСЛ.5.168.09г2С.850.35Л. ВСЛ.6.168.09г2С.850.35Л. ВСЛ.7.168.09г2С.850.35Л. ВСЛ.8.168.09г2С.850.35Л. ВСЛ.9.168.09г2С.850.35Л. ВСЛ.10.168.09г2С.850.35Л. ВСЛ.11.168.09г2С.850.35Л. ВСЛ.12.168.09г2С.850.35Л. | ВСЛ850–168–4 ВСЛ850–168–5 ВСЛ850–168–6 ВСЛ850–168–7 ВСЛ850–168–8 ВСЛ850–168–9 ВСЛ850–168–10 ВСЛ850–168–11 ВСЛ850–168–12 | 168х10 | 850 | 10 | 4,0 5,0 6,0 7,0 8,0 9,0 10,0 11,0 12,0 |
ВСЛ.4.219.09г2С.850.35Л. ВСЛ.5.219.09г2С.850.35Л. ВСЛ.6.219.09г2С.850.35Л. ВСЛ.7.219.09г2С.850.35Л. ВСЛ.8.219.09г2С.850.35Л. ВСЛ.9.219.09г2С.850.35Л. ВСЛ.10.219.09г2С.850.35Л. ВСЛ.11.219.09г2С.850.35Л. ВСЛ.12.219.09г2С.850.35Л. | ВСЛ850–219–4 ВСЛ850–219–5 ВСЛ850–219–6 ВСЛ850–219-7 ВСЛ850–219–8 ВСЛ850–219–9 ВСЛ850–219–10 ВСЛ850–219–11 ВСЛ850–219–12 | 219х10 | 850 | 10 | 4,0 5,0 6,0 7,0 8,0 9,0 10,0 11,0 12,0 |
ВСЛ.4.325.09г2С.850.35Л. ВСЛ.5.325.09г2С.850.35Л. ВСЛ.6.325.09г2С.850.35Л. ВСЛ.7.325.09г2С.850.35Л. ВСЛ.8.325.09г2С.850.35Л. ВСЛ.9.325.09г2С.850.35Л. ВСЛ.10.325.09г2С.850.35Л. ВСЛ.11.325.09г2С.850.35Л. ВСЛ.12.325.09г2С.850.35Л. | ВСЛ850–325–4 ВСЛ850–325–5 ВСЛ850–325–6 ВСЛ850–325–7 ВСЛ850–325–8 ВСЛ850–325–9 ВСЛ850–325–10 ВСЛ850–325–11 ВСЛ850–325–12 | 325х10 | 850 | 10 | 4,0 5,0 6,0 7,0 8,0 9,0 10,0 11,0 12,0 |
Производство на заводе «РЕКОСТРОЙ»
Контроль качества на всех этапах:- Входной контроль металла и литых заготовок
- Геометрическая проверка ствола и лопасти
- Контроль сварных швов (ВИК, УЗК)
- Выходной контроль готовой продукции
Производство осуществляется на сертифицированном оборудовании. Каждая партия сопровождается паспортом качества. Гарантия на литой наконечник — 75 лет.
Защита от коррозии
Для эксплуатации в различных средах предусмотрены варианты защиты:- Грунтовка ГФ-021: для нормальных условий
- Полимерно-порошковое покрытие: для повышенной защиты
- Горячее цинкование: для агрессивных сред и северных районов
- Комбинированные покрытия (Цинол + Алпол): по заданию заказчика
Толщина покрытия соответствует требованиям нормативной документации.
Поставка и монтаж
- Изготовление по проекту или типовым решениям
- Отгрузка автомобильным и железнодорожным транспортом
- Комплектация оголовками, крепежом, документами
- Монтаж вручную, кабестаном или спецтехникой
- Работа по договору поставки с полным пакетом документов
Риски использования несертифицированных свай
Применение свай без контроля качества и соответствия ТУ несёт риски:- Отказ технадзора при вводе объекта в эксплуатацию
- Недостаточная несущая способность при выдергивающих нагрузках
- Ускоренная коррозия ствола и разрушение сварного шва
- Деформация фундамента и аварийные ситуации
Завод «РЕКОСТРОЙ» гарантирует соответствие продукции ТУ и ГОСТ.
Документы на изделие
В комплекте поставки:- Паспорт изделия и сертификат соответствия
- Сертификаты на металл и литые заготовки
- Протоколы контроля сварных соединений
- Исполнительная документация
Документы предоставляются в бумажном и электронном виде.
Почему заказывают сваи СВЛ у нас
- Собственное производство полного цикла
- Опыт работы с объектами ФСК ЕЭС, Россети, Газпром, Роснефть
- Соответствие ТУ 25.11-001-06259934-2017 и ГОСТ Р 59106-2020
- Фиксированные сроки изготовления по договору
- Более 12 лет производства металлоконструкций
- Отгружено свыше 50 000 тонн свайных решений
- Оснащено более 300 объектов энергетики по РФ
Запросить коммерческое предложение
Нужен расчёт стоимости партии или консультация инженера?Отправьте проект или спецификацию — подготовим коммерческое предложение с расчётом логистики и сроков производства в течение 1 рабочего дня.
