Винтовые сваи СВЛМ, ВСЛМ с литым наконечником
Винтовые сваи СВЛМ (ВСЛМ) предназначены для строительства фундаментов в вечномерзлых и плотных тугопластичных грунтах. Изготавливаются по ТУ 25.11-001-06259934-2017 и ГОСТ Р 59106-2020.Узколопастная конструкция обеспечивает погружение в мерзлые грунты без лидерного бурения большого диаметра. Поставляются серийно и под заказ по всей РФ.
Ключевые параметры:
- Диаметр ствола: 159, 168, 219, 325 мм
- Диаметр лопасти: 230, 300, 405, 480 мм
- Длина: от 2 до 12 м
- Толщина стенки: от 4 до 14 мм
Где применяются сваи СВЛМ, ВСЛМ
Конструкции разработаны для эксплуатации в условиях Крайнего Севера и сложных климатических зонах:- Опоры ВЛ и контактной сети в районах вечной мерзлоты
- Порталы ОРУ подстанций в северных регионах
- Фундаменты нефтегазового оборудования и резервуаров
- Мачты связи, освещения и молниеотводы
- Быстровозводимые здания и склады на пучинистых грунтах

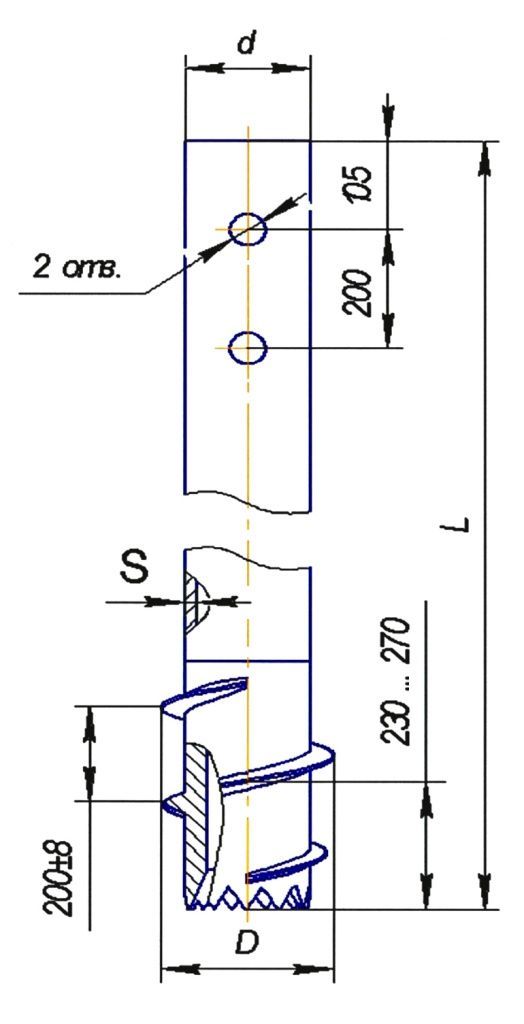

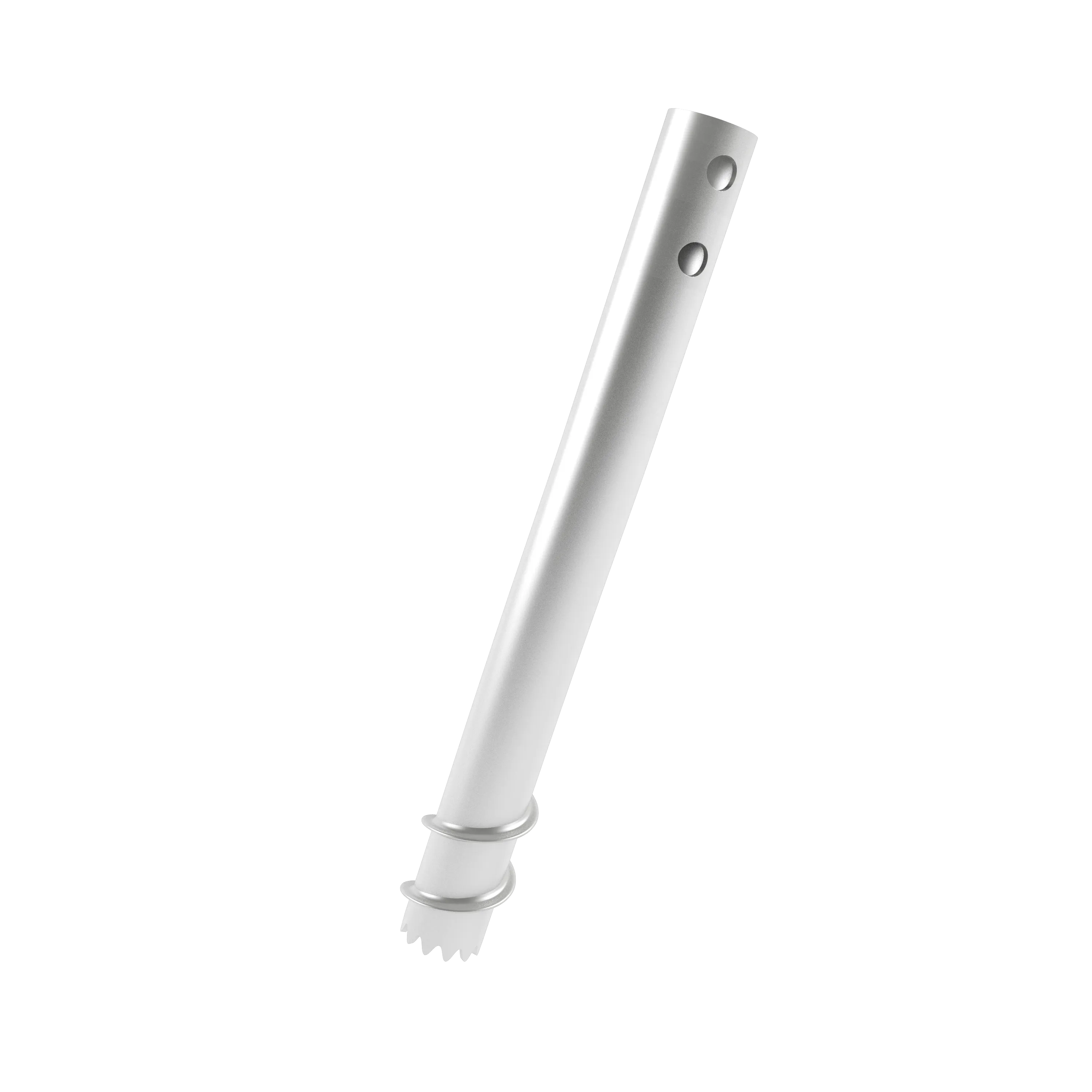

Конструкция винтовой сваи СВЛМ
Изделие состоит из металлического ствола и литого узколопастного наконечника:- Ствол: Бесшовная труба ГОСТ 8731, 8732 (сталь 20, 09Г2С)
- Наконечник: Литая сталь 25Л, 35Л ГОСТ 977 с узкой винтовой лопастью
- Соединение: Сварное, обеспечивающее монолитность при ввинчивании
- Защита: Антикоррозионное покрытие для агрессивных сред
Особенности типа СВЛМ:
- Отношение диаметра лопасти к стволу < 1,5 (узколопастные)
- Сниженный крутящий момент при монтаже в мерзлых грунтах
- Отсутствие необходимости в цементации скважины
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип конструкции | Винтовая свая с литым узколопастным наконечником |
| Диаметр ствола | 159, 168, 219, 325 мм |
| Диаметр лопасти | 230, 300, 405, 480 мм |
| Длина сваи | 2–12 м (шаг 1 м) |
| Материал ствола | Сталь 20, 09Г2С |
| Материал наконечника | Сталь 25Л, 35Л |
| Нормативная база | ТУ 25.11-001-06259934-2017, ГОСТ Р 59106-2020 |
Допустимые нагрузки (пример для ствола 10 мм):
| Диаметр ствола, мм | На сжатие, кН | На разрыв, кН | Крутящий момент, кН×м |
|---|---|---|---|
| 168 | 1027 | 914 | 56 |
| 219 | 1359 | 1209 | 79 |
| 325 | 2048 | 1822 | 131 |
Виды свай
Обозначение сваи | Длина сваи | Диаметр ствола | Диаметр лопасти | Площадь опорной | Чертеж |
Сваи винтовые для вечномерзлых грунтов СВЛМ | |||||
СВЛМ-234 | 4000 | 219 | 300±8 | 0,037 |
|
СВЛМ-235 | 5000 | 219 | |||
СВЛМ-236 | 6000 | 219 | |||
СВЛМ-237 | 7000 | 219 | |||
СВЛМ-238 | 8000 | 219 | |||
СВЛМ-239 | 9000 | 219 | |||
СВЛМ-2310 | 10000 | 219 | |||
СВЛМ-2311 | 11000 | 219 | |||
СВЛМ-2312 | 12000 | 219 | |||
СВЛМ-344 | 4000 | 325 | 400±8 | 0,0427 | |
СВЛМ-345 | 5000 | 325 | |||
СВЛМ-346 | 6000 | 325 | |||
СВЛМ-347 | 7000 | 325 | |||
СВЛМ-348 | 8000 | 325 | |||
СВЛМ-349 | 9000 | 325 | |||
СВЛМ-3410 | 10000 | 325 | |||
СВЛМ-3411 | 11000 | 325 | |||
СВЛМ-3412 | 12000 | 325 | |||
СВЛМ-34.15 | 5000 | 325 | 408±9 | 0,0478 | |
СВЛМ-34.16 | 6000 | 325 | |||
СВЛМ-34.17 | 7000 | 325 | |||
СВЛМ-34.18 | 8000 | 325 | |||
СВЛМ-34.19 | 9000 | 325 | |||
СВЛМ-34.110 | 10000 | 325 | |||
СВЛМ-34.111 | 11000 | 325 | |||
СВЛМ-34.85 | 5000 | 325 | 480±9 | 0,098 | |
СВЛМ-34.86 | 6000 | 325 | |||
СВЛМ-34.87 | 7000 | 325 | |||
СВЛМ-34.88 | 8000 | 325 | |||
СВЛМ-34.89 | 9000 | 325 | |||
СВЛМ-34.810 | 10000 | 325 | |||
СВЛМ-34.811 | 11000 | 325 | |||
СВЛМ-34.812 | 12000 | 325 | |||
Условное обозначение сваи при заказе | Обозначение сваи | Диаметр ствола d/толщина стенки, мм | Диаметр винтовой лопасти D, мм | Толщина лопасти, мм | Длина сваи L, м |
ВСЛМ 4.219.09г2С.300.35Л ВСЛМ 5.219.09г2С.300.35Л ВСЛМ 6.219.09г2С.300.35Л ВСЛМ 7.219.09г2С.300.35Л ВСЛМ 8.219.09г2С.300.35Л ВСЛМ 9.219.09г2С.300.35Л ВСЛМ 10.219.09г2С.300.35Л ВСЛМ 11.219.09г2С.300.35Л ВСЛМ 12.219.09г2С.300.35Л | ВСЛМ300-219-4 ВСЛМ300-219-5 ВСЛМ300-219-6 ВСЛМ300-219-7 ВСЛМ300-219-8 ВСЛМ300-219-9 ВСЛМ300-219-10 ВСЛМ300-219-11 ВСЛМ300-219-12 | 219х10 | 300 | 8 | 4,0 5,0 6,0 7,0 8,0 9,0 10,0 11,0 12,0 |
ВСЛМ 4.325.09г2С.405.35Л ВСЛМ 5.325.09г2С.405.35Л ВСЛМ 6.325.09г2С.405.35Л ВСЛМ 7.325.09г2С.405.35Л ВСЛМ 8.325.09г2С.405.35Л ВСЛМ 9.325.09г2С.405.35Л ВСЛМ 10.325.09г2С.405.35Л ВСЛМ 11.325.09г2С.405.35Л ВСЛМ 12.325.09г2С.405.35Л | ВСЛМ405-325-4 ВСЛМ405-325-5 ВСЛМ405-325-6 ВСЛМ405-325-7 ВСЛМ405-325-8 ВСЛМ405-325-9 ВСЛМ405-325-10 ВСЛМ405-325-11 ВСЛМ405-325-12 | 325х10 | 405 | 8 | 4,0 5,0 6,0 7,0 8,0 9,0 10,0 11,0 12,0 |
Производство на заводе «РЕКОСТРОЙ»
Контроль качества на всех этапах:- Входной контроль металла и литых заготовок
- Геометрическая проверка ствола и шага лопасти
- Контроль сварных швов (ВИК, УЗК)
- Выходной контроль готовой продукции
Производство осуществляется на сертифицированном оборудовании. Каждая партия сопровождается паспортом качества. Гарантия на литой наконечник — 75 лет.
Защита от коррозии
Для эксплуатации в северных и агрессивных средах предусмотрены варианты защиты:- Грунтовка ГФ-021: для нормальных условий
- Полимерно-порошковое покрытие: для повышенной защиты
- Горячее цинкование: выполняется на нашем производстве
- Комбинированные покрытия: по заданию заказчика
Толщина покрытия соответствует требованиям нормативной документации.
Поставка и монтаж
- Изготовление по проекту или типовым решениям
- Отгрузка автомобильным и железнодорожным транспортом
- Комплектация оголовками, крепежом, документами
- Монтаж в мерзлые грунты без масштабных земляных работ
- Работа по договору поставки с полным пакетом документов
Риски использования несертифицированных свай
Применение свай без контроля качества в вечной мерзлоте несёт критические риски:- Отказ технадзора при вводе объекта в эксплуатацию
- Выдавливание свай при оттаивании грунтов
- Ускоренная коррозия и разрушение сварного шва
- Аварийные ситуации и деформация фундаментов
Завод «РЕКОСТРОЙ» гарантирует соответствие продукции ТУ и ГОСТ.
Документы на изделие
В комплекте поставки:- Паспорт изделия и сертификат соответствия
- Сертификаты на металл и литые заготовки
- Протоколы контроля сварных соединений
- Исполнительная документация
Документы предоставляются в бумажном и электронном виде.
Частые вопросы
В чем отличие СВЛМ от СВЛ?СВЛМ — узколопастные сваи для вечной мерзлоты (отношение лопасти к стволу < 1,5). СВЛ — широколопастные для талых грунтов.
Требуется ли лидерное бурение?
Диаметр лидерной скважины равен диаметру ствола сваи. Полноценное бурение под тело сваи не требуется.
Возможна ли поставка с оцинковкой?
Да, горячее цинкование выполняется на нашем производстве.
Какая гарантия на наконечник?
Гарантия на литой наконечник составляет 75 лет.
Можно ли использовать сваи повторно?
Да, винтовые сваи с литым наконечником могут быть выкручены и использованы повторно.
Почему заказывают сваи СВЛМ у нас
- Собственное производство полного цикла
- Опыт работы с объектами в северных регионах
- Соответствие ТУ 25.11-001-06259934-2017 и ГОСТ Р 59106-2020
- Фиксированные сроки изготовления по договору
- Более 12 лет производства металлоконструкций
- Отгружено свыше 50 000 тонн свайных решений
- Оснащено более 300 объектов энергетики по РФ
Запросить коммерческое предложение
Нужен расчёт стоимости партии или консультация инженера?Отправьте проект или спецификацию — подготовим коммерческое предложение с расчётом логистики и сроков производства в течение 1 рабочего дня.
