МОЛНИЕОТВОД СТАЛЬНОЙ МС-33,2 СЕРИЯ 3.407-108

Молниеотвод стальной МС-33,2

Молниеотвод стальной МС-33,2 — отдельно стоящая конструкция для молниезащиты открытых распределительных устройств (ОРУ). Изготавливается по серии 3.407-108 из углового проката.

Предназначен для эксплуатации в климатических условиях с температурой до -40°С. Поставляется серийно и под заказ по всей РФ.

Ключевые параметры:

• Высота: 33,2 м
• Масса металлоконструкции: 1 709 кг
• Материал: Сталь С245
• Антикоррозийная защита: холодное оцинкование

---

Где применяется молниеотвод МС-33,2

Конструкция используется для организации внешней молниезащиты на объектах энергетики:

• Открытые распределительные устройства (ОРУ) подстанций 35–220 кВ
• Промышленные площадки с резервуарами и ёмкостным оборудованием
• Объекты нефтегазовой инфраструктуры
• Телекоммуникационные узлы и вышки связи

---

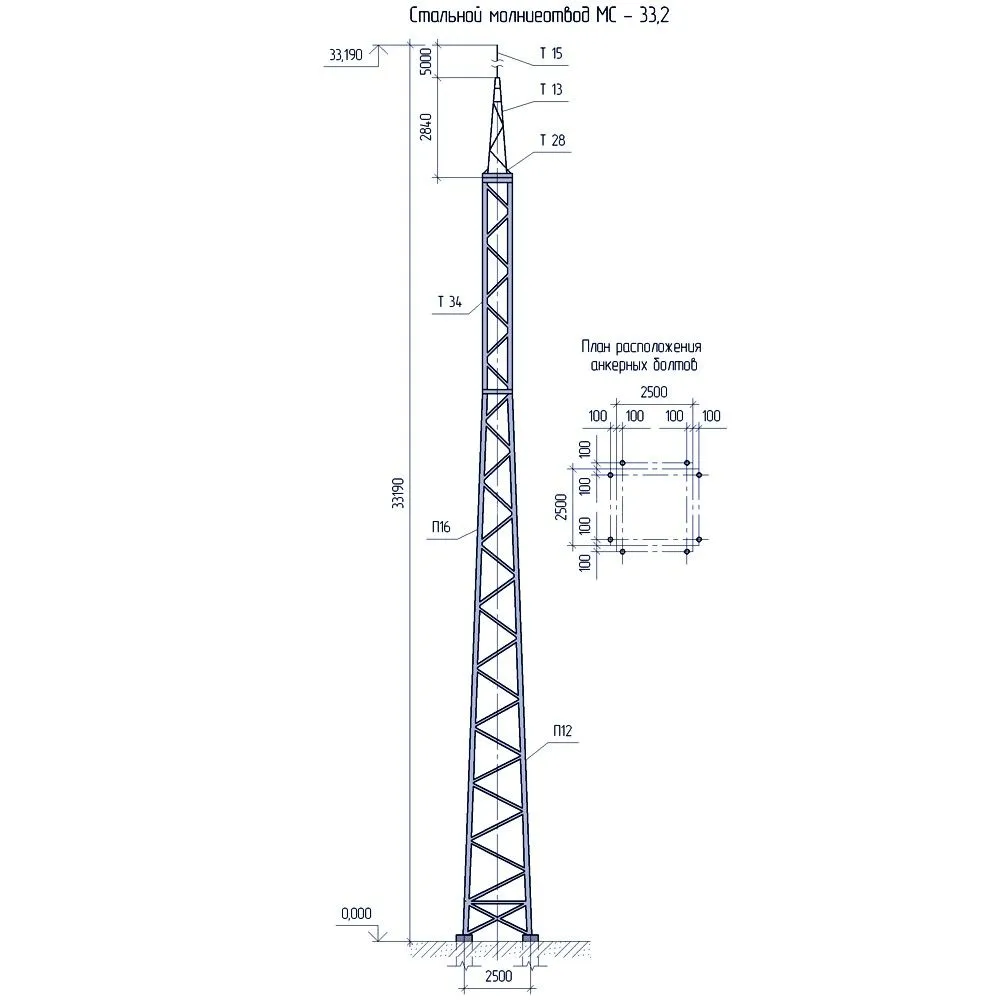

Конструкция молниеотвода

Изделие представляет собой пространственную решетчатую башню:

1. Ствол: Секции из углового проката, соединённые болтовыми узлами
2. Фундаментные узлы: Закладные детали и анкерные корзины для монтажа
3. Молниеприёмник: Стержень из нержавеющей или оцинкованной стали
4. Токоотводы: Проводники для отвода разряда в заземляющее устройство

Конструкция рассчитана на ветровые и ледовые нагрузки согласно СП 20.13330 и требованиям серии 3.407-108.

Преимущества стального молниеотвода

• Универсальная высота для защиты ОРУ среднего масштаба
• Быстрый монтаж благодаря заводской готовности узлов
• Долговечность за счёт антикоррозионного покрытия
• Ремонтопригодность и возможность адаптации под объект

---

Технические характеристики

Параметр	Значение
Тип конструкции	Решетчатая башня из углового проката
Высота	33,2 м
Масса металлоконструкции	1 709 кг
Марка стали	С245
Тип соединения	Болтовое
Антикоррозийная защита	Холодное оцинкование
Нормативная база	Серия 3.407-108, ТУ
Климатическое исполнение	УХЛ1, до -40°С

---

Производство на заводе «РЕКОСТРОЙ»

Контроль качества на всех этапах:

1. Входной контроль металлопроката и крепёжных изделий
2. Геометрическая проверка секций и отверстий
3. Контроль качества оцинкования и сварных соединений
4. Выходной контроль готовой конструкции

Производство осуществляется на сертифицированном оборудовании с соблюдением технологической карты серии 3.407-108. Каждая партия сопровождается паспортом качества.

---

Защита от коррозии

Для эксплуатации на открытом воздухе предусмотрено антикоррозионное покрытие:

• Холодное оцинкование: цинконаполненные составы, обеспечивающие катодную защиту
• Возможна поставка с горячим цинкованием или ЛКП по заданию заказчика

Толщина покрытия соответствует требованиям нормативной документации и обеспечивает срок службы до 25 лет без ремонта.

---

Поставка и монтаж

• Изготовление по серии 3.407-108 или индивидуальным требованиям
• Отгрузка автомобильным или железнодорожным транспортом в разобранном виде
• Комплектация крепёжом, схемами сборки, инструкцией по монтажу
• Шеф-монтаж и техническое сопровождение (опционально)
• Работа по договору поставки с полным пакетом документов

---

Риски использования несертифицированных конструкций

Применение молниеотводов без проектной документации и контроля качества несёт риски:

• Отказ технадзора при вводе подстанции в эксплуатацию
• Недостаточная зона защиты и риск поражения оборудования
• Ускоренная коррозия и снижение несущей способности
• Аварийные ситуации при экстремальных ветровых нагрузках

Завод «РЕКОСТРОЙ» гарантирует соответствие продукции серии 3.407-108 и нормативным требованиям.

---

Документы на изделие

В комплекте поставки:

• Паспорт конструкции и сборочные чертежи
• Сертификаты на металл и крепёжные изделия
• Протоколы контроля качества оцинкования
• Исполнительная документация

Документы предоставляются в бумажном и электронном виде.

---

Частые вопросы

Возможна ли адаптация под другой фундамент?
Да, мы можем доработать анкерную корзину под существующий фундамент заказчика.

Какой срок изготовления молниеотвода?
Стандартный срок — от 10 рабочих дней при наличии металла на складе.

Включена ли доставка в стоимость?
Стоимость доставки рассчитывается отдельно в зависимости от региона и способа транспортировки.

Предоставляете ли вы расчёт зоны защиты?
Да, наши инженеры выполняют предварительный расчёт зоны молниезащиты бесплатно при заказе конструкции.

---

Почему заказывают молниеотводы у нас

• Полное соответствие серии 3.407-108
• Опыт работы с объектами энергетики и сетевыми компаниями
• Собственное производство полного цикла
• Фиксированные сроки изготовления по договору
• Более 12 лет производства металлоконструкций
• Отгружено свыше 50 000 тонн металлоконструкций
• Оснащено более 300 объектов энергетики по РФ

---

Запросить коммерческое предложение

Нужен расчёт стоимости молниеотвода или консультация инженера?

Отправьте однолинейную схему ОРУ или техническое задание — подготовим коммерческое предложение с расчётом логистики и сроков производства в течение 1 рабочего дня.
