Винтовые сваи ВСЛ, ВСЛМ, ВС, ВСМ промышленного назначения с расчётом по СП 24.13330 и изготовлением по серии 20006ТМ. Завод РЕКОСТРОЙ (г. Киров) производит сваи для фундаментов опор ВЛ 35–500 кВ башенного и многогранного типа в талых и вечномерзлых грунтах. Собственный цех горячего цинкования. Расчёт и подбор конструкций — бесплатно в день обращения. Отгрузка типовых позиций от 2 недель.
Применение: Талые грунты с сезонным промерзанием, опоры ВЛ 35–500 кВ
Особенность: Увеличенная площадь лопасти для повышения несущей способности в талых грунтах
Применение: Вечномерзлые грунты, северные регионы (Сибирь, Крайний Север)
Особенность: Конструкция для погружения в мёрзлый грунт без предварительного оттаивания
Применение: Промежуточные, анкерно-угловые опоры ВЛ башенного типа
Особенность: Установка на фундаментах из 1–6 свай в зависимости от типа опоры
Применение: Слабые, обводнённые, просадочные грунты
Особенность: Усиленная конструкция для сложных грунтовых условий
Применение: Полная комплектация для монтажа опор ВЛ
Особенность: Все элементы изготавливаются в заводских условиях с антикоррозионным покрытием
Для опор ВЛ в вечномерзлых грунтах Оптимальны сваи ВСЛМ с узкими лопастями. Конструкция позволяет погружение в мёрзлый грунт без предварительного оттаивания.
Для промежуточных и анкерно-угловых опор Применяются сваи ВС в комплекте с ростверком. Установка на фундаментах из 1–6 свай в зависимости от типа опоры.
Для многогранных опор ВЛ до 110 кВ Рекомендуются фундаменты из двух винтовых свай с ростверком. Оптимальное решение для опор небольшого напряжения.
Стоимость ошибки — в разы выше экономии на цене металла.
Производственные возможности
Наличие на складе
Минимальная партия
Основные нормативы:
Дополнительные нормативы:
Расчёт несущей способности, глубины погружения и устойчивости к морозному пучению выполняется нашими конструкторами на основе СП 24.13330 и методик института ОАО «СевЗап НТЦ».
2. Инженерный анализ Технологи завода изучают документацию, проверяют соответствие серии 20006ТМ и нормативным требованиям, выявляют возможные коллизии. Если в проекте есть нестыковки — обсуждаем заранее.
3. Согласование спецификации Подготовка коммерческого предложения с детализацией позиций, сроков и стоимости. Утверждение финальной спецификации заказчиком.
4. Производство Раскрой заготовок, сварка наконечников, изготовление ростверка, антикоррозионная обработка. Поэтапный контроль качества на каждом этапе.
5. Контроль качества Ультразвуковой контроль швов, измерение геометрических параметров, проверка толщины покрытия. Оформление протоколов испытаний.
6. Отгрузка Упаковка, маркировка, погрузка и отправка транспортом заказчика или силами завода. Передача комплекта сопроводительной документации.
Монтаж может быть организован силами подрядной организации по отдельному согласованию. Все работы выполняются квалифицированными специалистами с соблюдением норм безопасности.
Документация передаётся в электронном и бумажном виде при отгрузке.
ВЛ 110 кВ в регионе Урал В 2023 году для строительства многогранных опор изготовлено 48 свай ВСЛМ диаметром 219 мм. Конструкции адаптированы под грунты с сезонным промерзанием. Срок изготовления — 9 недель. Все изделия прошли ультразвуковой контроль сварных швов (доп.требование). → Результат: отказов при монтаже — 0, монтаж завершён на 4 дня раньше графика.
Подстанция в регионе Сибирь В 2021 году для устройства фундаментов под оборудование произведено 64 сваи ВСЛМ. Применена комбинированная антикоррозионная защита для условий температурных перепадов до −40°C. Срок производства — 13 недель. → Результат: объект введён в эксплуатацию без замечаний, документация принята технадзором без доработок.
ВЛ 35 кВ в регионе Северо-Запад В 2023 году для строительства промежуточных опор произведено 36 свай ВС по индивидуальному проекту. Материал — сталь 09Г2С для северного исполнения. Срок производства — 8 недель. Отгрузка автомобильным транспортом. → Результат: приёмка прошла с первого предъявления, претензий со стороны заказчика не поступало.
[КНОПКА: ЗАПРОСИТЬ СПИСОК ОБЪЕКТОВ]
Ответ: Выбор определяется типом грунта. ВСЛ применяются для талых грунтов с сезонным промерзанием (широкие лопасти). ВСЛМ — для вечномерзлых грунтов (узкие лопасти). Расчёт выполняется по СП 24.13330 нашими инженерами на основе ваших технических данных и геологического отчёта.
Вопрос: Какие нормативы регулируют производство свай серии 20006ТМ?
Ответ: Изготовление осуществляется по серии 20006ТМ (том 2, 3, 4, 5, 9), серии 20015ТМ (том 1, 2), ГОСТ Р 59106-2020, СП 24.13330.2011, а также по проектной документации заказчика.
Вопрос: Как обеспечивается защита от коррозии?
Ответ: Применяется горячее цинкование по ГОСТ 9.307-89 толщиной 60–120 микрон. Все конструкции покрываются цинкосодержащими составами в заводских условиях. Сварные швы нижнего яруса ростверка обрабатываются после монтажа.
Вопрос: Предоставляете ли вы документацию для приёмки?
Ответ: Да, каждая партия комплектуется паспортами, сертификатами на металл и покрытия, протоколами контроля качества, рекомендациями по монтажу. Работаем в соответствии с требованиями проектной документации.
Контакты для связи:
Ошибка в подборе типа сваи (ВСЛ вместо ВСЛМ) для вечномерзлых грунтов приводит к отказу при приёмке, переделке фундамента и риску разрушения опоры ВЛ при морозном пучении. Мы производим сваи так, чтобы их приняли с первого раза.
Мы ориентированы на промышленных заказчиков
Мы работаем с заказчиками, действующими в рамках утверждённой проектной документации. Наши решения предназначены для объектов энергетики и инфраструктуры, где за выбор подрядчика отвечают технические специалисты.Почему винтовые сваи ВСЛ, ВСЛМ от РЕКОСТРОЙ для энергетики
- Соответствие серии 20006ТМ: Конструкции разработаны институтом ОАО «СевЗап НТЦ» для опор ВЛ 35–500 кВ — проверено для энергетических объектов
- Широко- и узколопастные исполнения: ВСЛ для талых грунтов (широкие лопасти), ВСЛМ для вечномерзлых (узкие лопасти) — правильный подбор под геологию
- Полный комплект фундамента: Сваи, ростверк, столики, крепёжные узлы — всё изготавливается в заводских условиях
- Полная документация для приёмки: Паспорта свай, протоколы УЗК (доп.требование), сертификаты на металл и покрытия

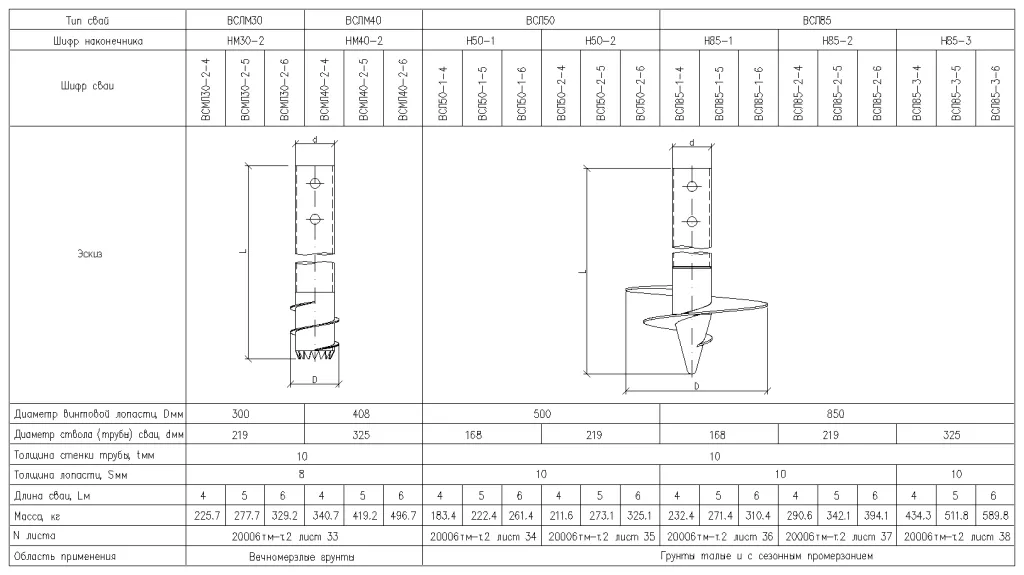

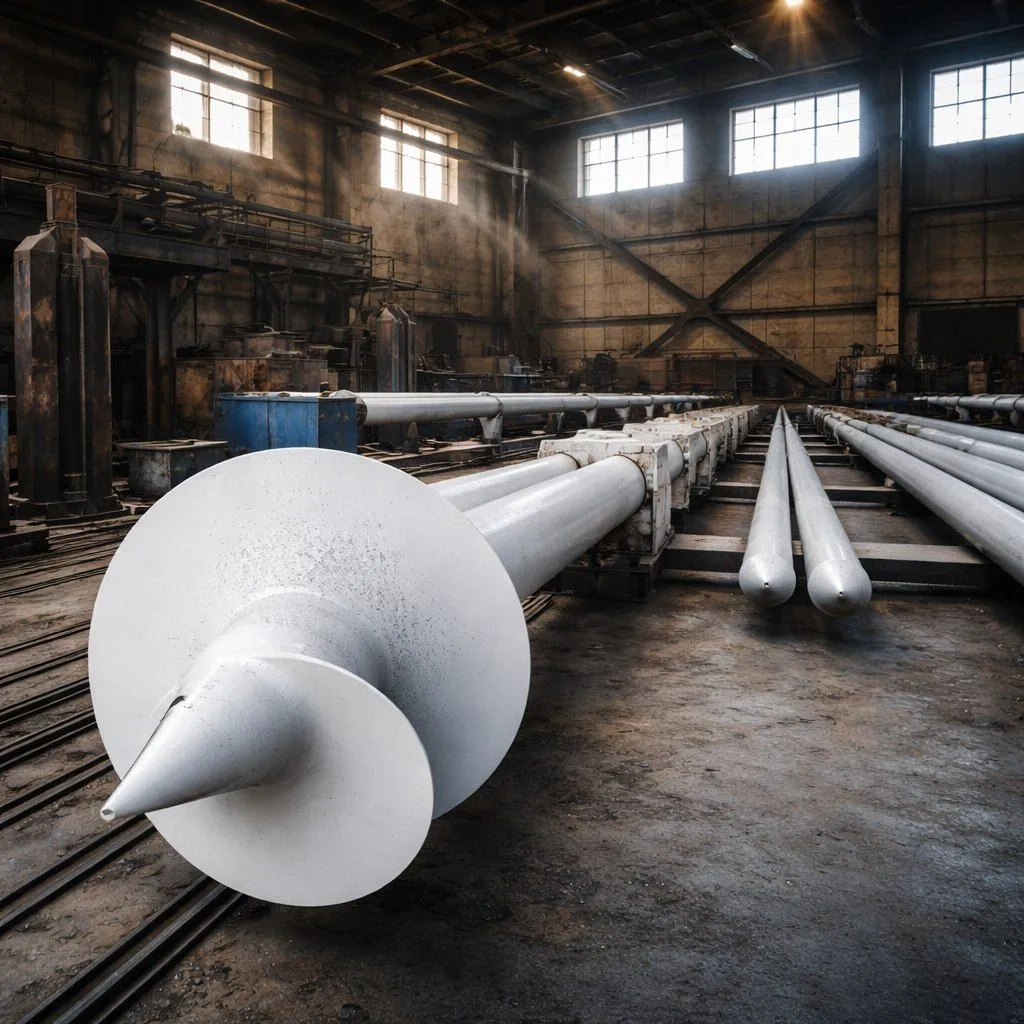

Каталог типов винтовых свай серии 20006ТМ
Сваи ВСЛ (широколопастные)
Конструкция: Широколопастные сваи с литым наконечником, отношение диаметров лопасти и ствола > 1,5Применение: Талые грунты с сезонным промерзанием, опоры ВЛ 35–500 кВ
Особенность: Увеличенная площадь лопасти для повышения несущей способности в талых грунтах
Сваи ВСЛМ (узколопастные)
Конструкция: Узколопастные сваи с литым наконечником, отношение диаметров лопасти и ствола < 1,5Применение: Вечномерзлые грунты, северные регионы (Сибирь, Крайний Север)
Особенность: Конструкция для погружения в мёрзлый грунт без предварительного оттаивания
Сваи ВС (стандартные)
Конструкция: Сваи со сварным или литым наконечником по серии 20006ТМПрименение: Промежуточные, анкерно-угловые опоры ВЛ башенного типа
Особенность: Установка на фундаментах из 1–6 свай в зависимости от типа опоры
Сваи ВСМ (модифицированные)
Конструкция: Модифицированные сваи для специфических грунтовых условийПрименение: Слабые, обводнённые, просадочные грунты
Особенность: Усиленная конструкция для сложных грунтовых условий
Комплектные фундаменты с ростверком
Конструкция: Сваи + верхние/средние/нижние балки ростверка + столики + крепёжПрименение: Полная комплектация для монтажа опор ВЛ
Особенность: Все элементы изготавливаются в заводских условиях с антикоррозионным покрытием
Сравнение свай ВСЛ / ВСЛМ
| Параметр | ВСЛ (талые грунты) | ВСЛМ (вечномерзлые грунты) |
|---|---|---|
| Когда применять | Талые грунты с сезонным промерзанием, опоры ВЛ 35–500 кВ | Вечномерзлые грунты, северные регионы (Сибирь, Крайний Север) |
| Тип наконечника | Широколопастный (отношение диаметров > 1,5) | Узколопастный (отношение диаметров < 1,5) |
| Применение для опор | Промежуточные, анкерно-угловые, многогранные опоры | Опоры ВЛ в условиях вечной мерзлоты |
| Стоимость | Ниже (оптимальна для типовых задач) | Выше (за счёт спецификации для севера) |
Выбор типа винтовой сваи
Для опор ВЛ 35–500 кВ в талых грунтах Рекомендуются сваи ВСЛ с широкими лопастями. Обеспечивают необходимую несущую способность за счёт увеличенной площади лопасти.Для опор ВЛ в вечномерзлых грунтах Оптимальны сваи ВСЛМ с узкими лопастями. Конструкция позволяет погружение в мёрзлый грунт без предварительного оттаивания.
Для промежуточных и анкерно-угловых опор Применяются сваи ВС в комплекте с ростверком. Установка на фундаментах из 1–6 свай в зависимости от типа опоры.
Для многогранных опор ВЛ до 110 кВ Рекомендуются фундаменты из двух винтовых свай с ростверком. Оптимальное решение для опор небольшого напряжения.
 |  |
Области применения свай ВСЛ, ВСЛМ, ВС, ВСМ
Энергетика — линии электропередач
- Фундаменты опор ВЛ напряжением 35–500 кВ башенного и многогранного типа
- Промежуточные, анкерно-угловые опоры с оттяжками
- Мачты освещения вдоль линий электропередач
Подстанции и ОРУ
- Фундаменты под оборудование подстанций
- Вспомогательные сооружения энергетической инфраструктуры
- Порталы открытых распределительных устройств
Промышленные объекты
- Фундаменты для промышленного оборудования
- Опоры для технологических трубопроводов
- Вспомогательные сооружения на промышленных площадках
Транспортная инфраструктура
- Опоры контактных сетей железнодорожного транспорта
- Мачты освещения автомобильных трасс
- Вспомогательные конструкции вдоль транспортных магистралей
Что происходит при ошибке в производстве свай
Экономия на качестве свай на этапе закупки может привести к многократным затратам на этапе строительства:| Ошибка | Последствие | Стоимость решения |
|---|---|---|
| Отказ при приёмке | Приостановка ввода объекта, простой техники | От 50 000 ₽/час простоя |
| Неправильный тип сваи (ВСЛ вместо ВСЛМ) | Разрушение фундамента при морозном пучении в вечной мерзлоте | До 400% от стоимости партии |
| Несоответствие серии 20006ТМ | Отказ технадзора, переделка фундамента | До 600% от стоимости партии |
| Отсутствие документации | Невозможность сдачи объекта в эксплуатацию | Невозможно оценить в деньгах |
Стоимость ошибки — в разы выше экономии на цене металла.
Коммерческие условия производства
Сроки изготовления- Типовые сваи ВСЛ, ВСЛМ (при наличии задела): отгрузка от 2 недель
- Производство партии под заказ: от 3 недель
- Крупные проекты (от 500 свай): индивидуальный график производства
Производственные возможности
- Линия изготовления свай по серии 20006ТМ и индивидуальным проектам
- Ёмкости для цинкования
- Контроль толщины покрытия по ГОСТ 9.307-89
- Отгрузка автомобильным и железнодорожным транспортом
Наличие на складе
- Ходовые типоразмеры ВСЛ могут быть в наличии
- Сваи ВСЛМ для северных регионов изготавливаются под заказ
- Актуальную информацию уточняйте у менеджера
Минимальная партия
- Поставляем партии от опытных объёмов до крупных проектов свыше 1000 свай
Технические особенности изготовления
Материалы
- Ствол: бесшовные трубы по ГОСТ 8731, ГОСТ 8732
- Сталь ствола: 20 по ГОСТ 1050, 09Г2С по ГОСТ 19281 (северное исполнение)
- Литой наконечник: сталь 35Л по ГОСТ 977
Сварочные технологии
- Полуавтоматическая сварка в среде защитных газов
- Автоматическая сварка под флюсом для протяжённых швов
- Ультразвуковой контроль критичных сварных соединений
- Визуально-измерительный контроль геометрии конструкций
Антикоррозионная защита
- Горячее цинкование по ГОСТ 9.307-89 (толщина 60–120 микрон)
- Цинкосодержащие составы в заводских условиях
- Обработка сварных швов после монтажа (для нижнего яруса ростверка)
Контроль качества
- Входной контроль металла (сертификаты, спектральный анализ)
- Операционный контроль на каждом этапе производства
- Оформление протоколов контроля для каждой партии
Нормативная документация и стандарты
Работаем строго в рамках действующей нормативной базы РФ. Полный перечень стандартов включён в договор и паспорт партии.Основные нормативы:
- Серия 20006ТМ (том 2, 3, 4, 5, 9) — Винтовые сваи для опор ВЛ
- Серия 20015ТМ (том 1, 2) — Фундаменты опор ВЛ
- ГОСТ Р 59106-2020 — Сваи стальные винтовые. Технические условия
- ГОСТ 8731, 8732 — Трубы стальные бесшовные
- ГОСТ 1050 — Прокат сортовой калиброванный со специальной отделкой поверхности
- ГОСТ 19281 — Прокат повышенной прочности
- ГОСТ 977 — Отливки из углеродистой и низколегированной стали
- ГОСТ 9.307-89 — Защита от коррозии горячим цинкованием
- СП 24.13330.2011 — Свайные фундаменты
- СП 16.13330.2017 — Стальные конструкции
Дополнительные нормативы:
- СП 20.13330.2016 — Нагрузки и воздействия
- РД 45.162-2001 — Ведомственные нормы для объектов энергетики
- ТУ завода РЕКОСТРОЙ — индивидуальные технические условия
Инженерный расчет и учет нагрузок
Подбор типа, сечения и количества свай выполняется на основе технических данных заказчика:- Класс напряжения опоры ВЛ (35–500 кВ)
- Тип опоры (промежуточная, анкерно-угловая, с оттяжками)
- Тип грунта (талый, вечномерзлый, слабый, обводнённый)
- Глубина промерзания и активный слой (для вечной мерзлоты)
- Ветровые и гололёдные нагрузки (район по СП 20.13330)
- Количество свай на фундамент (1–6 свай в зависимости от типа опоры)
Расчёт несущей способности, глубины погружения и устойчивости к морозному пучению выполняется нашими конструкторами на основе СП 24.13330 и методик института ОАО «СевЗап НТЦ».
Этапы сотрудничества
1. Заявка и техническое задание Заказчик направляет проектную документацию, спецификацию или описание требований к изделиям. Требуется полный пакет: чертежи серии 20006ТМ, тип опоры, тип грунта, ТУ.2. Инженерный анализ Технологи завода изучают документацию, проверяют соответствие серии 20006ТМ и нормативным требованиям, выявляют возможные коллизии. Если в проекте есть нестыковки — обсуждаем заранее.
3. Согласование спецификации Подготовка коммерческого предложения с детализацией позиций, сроков и стоимости. Утверждение финальной спецификации заказчиком.
4. Производство Раскрой заготовок, сварка наконечников, изготовление ростверка, антикоррозионная обработка. Поэтапный контроль качества на каждом этапе.
5. Контроль качества Ультразвуковой контроль швов, измерение геометрических параметров, проверка толщины покрытия. Оформление протоколов испытаний.
6. Отгрузка Упаковка, маркировка, погрузка и отправка транспортом заказчика или силами завода. Передача комплекта сопроводительной документации.
Монтаж может быть организован силами подрядной организации по отдельному согласованию. Все работы выполняются квалифицированными специалистами с соблюдением норм безопасности.
Сопроводительная документация
Каждая партия винтовых свай ВСЛ, ВСЛМ комплектуется следующим пакетом документов:- Паспорт изделия на партию
- Сертификаты соответствия на металл (химический состав, механические свойства)
- Протоколы ультразвукового контроля сварных швов (доп.требование)
- Сертификаты на антикоррозионное покрытие (толщина, адгезия)
- Финансовые документы
- Рекомендации по монтажу ростверка и обработке сварных швов
- Исполнительная документация (при монтаже)
Документация передаётся в электронном и бумажном виде при отгрузке.
Реализованные проекты
ВЛ 220 кВ в регионе Поволжье В 2022 году для строительства линии электропередачи произведены и отгружены винтовые сваи ВСЛ общим весом 95 тонн. В комплект поставки вошли сваи для опор напряжением 220 кВ с ростверком по серии 20006ТМ. Применено горячее цинкование по ГОСТ 9.307-89 с усиленным покрытием для условий повышенной влажности. Срок производства партии — 11 недель, отгрузка осуществлялась автомобильным транспортом поэтапно под график монтажа. → Результат: объект введён в эксплуатацию без замечаний, приёмка прошла с первого предъявления.ВЛ 110 кВ в регионе Урал В 2023 году для строительства многогранных опор изготовлено 48 свай ВСЛМ диаметром 219 мм. Конструкции адаптированы под грунты с сезонным промерзанием. Срок изготовления — 9 недель. Все изделия прошли ультразвуковой контроль сварных швов (доп.требование). → Результат: отказов при монтаже — 0, монтаж завершён на 4 дня раньше графика.
Подстанция в регионе Сибирь В 2021 году для устройства фундаментов под оборудование произведено 64 сваи ВСЛМ. Применена комбинированная антикоррозионная защита для условий температурных перепадов до −40°C. Срок производства — 13 недель. → Результат: объект введён в эксплуатацию без замечаний, документация принята технадзором без доработок.
ВЛ 35 кВ в регионе Северо-Запад В 2023 году для строительства промежуточных опор произведено 36 свай ВС по индивидуальному проекту. Материал — сталь 09Г2С для северного исполнения. Срок производства — 8 недель. Отгрузка автомобильным транспортом. → Результат: приёмка прошла с первого предъявления, претензий со стороны заказчика не поступало.
[КНОПКА: ЗАПРОСИТЬ СПИСОК ОБЪЕКТОВ]
Частые вопросы о сваях ВСЛ, ВСЛМ, ВС, ВСМ
Вопрос: Как выбрать между ВСЛ и ВСЛМ?Ответ: Выбор определяется типом грунта. ВСЛ применяются для талых грунтов с сезонным промерзанием (широкие лопасти). ВСЛМ — для вечномерзлых грунтов (узкие лопасти). Расчёт выполняется по СП 24.13330 нашими инженерами на основе ваших технических данных и геологического отчёта.
Вопрос: Какие нормативы регулируют производство свай серии 20006ТМ?
Ответ: Изготовление осуществляется по серии 20006ТМ (том 2, 3, 4, 5, 9), серии 20015ТМ (том 1, 2), ГОСТ Р 59106-2020, СП 24.13330.2011, а также по проектной документации заказчика.
Вопрос: Как обеспечивается защита от коррозии?
Ответ: Применяется горячее цинкование по ГОСТ 9.307-89 толщиной 60–120 микрон. Все конструкции покрываются цинкосодержащими составами в заводских условиях. Сварные швы нижнего яруса ростверка обрабатываются после монтажа.
Вопрос: Предоставляете ли вы документацию для приёмки?
Ответ: Да, каждая партия комплектуется паспортами, сертификатами на металл и покрытия, протоколами контроля качества, рекомендациями по монтажу. Работаем в соответствии с требованиями проектной документации.
Как заказать винтовые сваи ВСЛ, ВСЛМ, ВС, ВСМ
Для подготовки коммерческого предложения необходимо направить следующие данные:- Чертежи КМ/КМД или эскизы конструкций (при наличии)
- Класс напряжения и тип опоры ВЛ (35–500 кВ)
- Тип грунта и условия площадки (талый, вечномерзлый)
- Требования к антикоррозионному покрытию
- Регион строительства (для расчёта логистики и нагрузок)
- Сроки отгрузки (для планирования производства)
