Производство крестовых свай СК для ЛЭП в сложных грунтах

Крестовые сваи СК промышленного назначения с расчётом по СП 24.13330 и изготовлением по ТУ института «Энергосетьпроект». Завод РЕКОСТРОЙ (г. Киров) производит крестовые сваи для фундаментов опор ЛЭП 35–500 кВ в условиях вечной мерзлоты, болотистых и пучинистых грунтов. Собственный цех горячего цинкования. Расчёт и подбор конструкций — бесплатно в день обращения. Отгрузка типовых позиций от 2 недель.

Мы ориентированы на промышленных заказчиков

Мы работаем с заказчиками, действующими в рамках утверждённой проектной документации. Наши решения предназначены для объектов энергетики и инфраструктуры в сложных грунтовых условиях, где за выбор подрядчика отвечают технические специалисты.

Почему крестовые сваи СК РЕКОСТРОЙ для энергетики

Устойчивость к морозному пучению: Крестовое сечение препятствует выдавливанию сваи при промерзании грунта — проверено испытаниями в Ноябрьском филиале ОАО «Тюменьэнерго»
Повышенная несущая способность за счёт трения: Увеличенная площадь боковой поверхности работает на удержание опор ЛЭП 35–500 кВ
Уплотнение грунта при погружении: Конструкция не разрыхляет, а уплотняет основание — дополнительное укрепление не требуется
Документация для экспертизы в энергетике: Полное соответствие ТУ «Энергосетьпроект», ГОСТ 27772, СП 24.13330, РД 45.162-2001

Каталог типов крестовых свай СК

Сваи СК 400-10-1

Конструкция: Крестовое сечение, высота 400 мм, толщина стенки 10 мм
Применение: Опоры ЛЭП 35–110 кВ в вечномерзлых и пучинистых грунтах
Особенность: Увеличенная площадь боковой поверхности для повышения трения о грунт

Сваи СК 360-10-1

Конструкция: Крестовое сечение, высота 360 мм, толщина стенки 10 мм
Применение: Опоры ЛЭП 35–220 кВ в болотистых и обводнённых грунтах
Особенность: Оптимальное соотношение веса и несущей способности

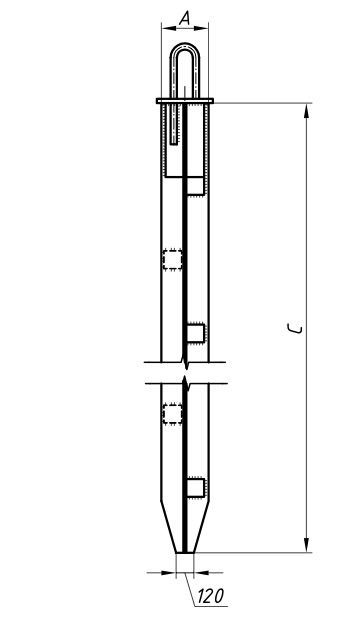

Сваи СК-6С

Конструкция: Усиленное крестовое сечение с дополнительными рёбрами жёсткости
Применение: Опоры ЛЭП 110–500 кВ, объекты с высокими выдергивающими нагрузками
Особенность: Повышенная устойчивость к горизонтальным и крутящим моментам

Сваи по индивидуальному проекту

Конструкция: Изготовление по чертежам заказчика с адаптацией под конкретные условия
Применение: Специальные объекты, реконструкция, нестандартные нагрузки
Особенность: Полный цикл проектирования и производства под уникальные задачи

Сравнение типов крестовых свай СК

Тип сваи	Когда применять	Преимущество	Ограничение
СК 400-10-1	ЛЭП 35–110 кВ, вечномерзлые грунты	Проверенная конструкция, доступность в наличии	Ограничение по высоте опоры
СК 360-10-1	ЛЭП 35–220 кВ, болотистые грунты	Оптимальный вес, удобство транспортировки	Требуется расчёт на выдергивание
СК-6С	ЛЭП 110–500 кВ, высокие нагрузки	Усиленная конструкция, устойчивость к крутящим моментам	Индивидуальное изготовление
По индивидуальному проекту	Реконструкция, специальные объекты	Полная адаптация под условия площадки	Увеличенный срок производства

Логика выбора типа крестовой сваи

Для опор ЛЭП 35–110 кВ в вечномерзлых грунтахРекомендуются сваи СК 400-10-1. Конструкция обеспечивает устойчивость к морозному пучению при минимальном расходе металла.

Для опор ЛЭП 35–220 кВ в болотистых и обводнённых грунтахОптимальны сваи СК 360-10-1. Увеличенная площадь контакта с грунтом повышает несущую способность без дополнительного укрепления основания.

Для опор ЛЭП 110–500 кВ с высокими выдергивающими нагрузкамиПрименяются усиленные сваи СК-6С. Дополнительные рёбра жёсткости обеспечивают устойчивость к горизонтальным и крутящим моментам от натяжения проводов.

Для реконструкции и специальных объектовРекомендуется изготовление по индивидуальному проекту. Конструкция адаптируется под конкретные нагрузки, грунты и условия монтажа.

Области применения крестовых свай СК

Энергетика — линии электропередачи

Опоры ЛЭП напряжением 35–500 кВ в районах Крайнего Севера
Фундаменты для порталов ОРУ в условиях вечной мерзлоты
Реконструкция аварийных участков с заменой фундаментов

Нефтегазовый сектор

Фундаменты для технологических трубопроводов в болотистых грунтах
Опоры для оборудования компрессорных станций
Конструкции для временных и постоянных объектов в труднодоступных районах

Транспортная инфраструктура

Опоры контактных сетей железнодорожного транспорта в пучинистых грунтах
Фундаменты для мачт освещения и сигнализации на автомобильных трассах

Промышленные объекты в сложных грунтах

Фундаменты под оборудование в условиях высокого уровня грунтовых вод
Опоры для мачт связи и радиорелейных вышек в болотистой местности

Коммерческие условия производства

Сроки и мощности

Типовые сваи СК (при наличии задела): отгрузка от 2 недель
Производство партии под заказ: от 3 недель
Крупные проекты (от 200 тонн): индивидуальный график производства
Линия изготовления крестовых свай по ТУ и индивидуальным проектам
Ёмкости для цинкования, контроль толщины покрытия по ГОСТ 9.307-89
Отгрузка автомобильным и железнодорожным транспортом

Наличие на складе

Ходовые типоразмеры СК 400-10-1 и СК 360-10-1 могут быть в наличии
Усиленные сваи СК-6С изготавливаются под заказ
Актуальную информацию уточняйте у менеджера

Минимальная партия

Работаем с заказами любого объёма
Для мелких партий возможна консолидация с другими заказами для оптимизации логистики

Технические особенности изготовления

Материалы

Сталь С245, С255, С345 по ГОСТ 27772-2015
Низколегированная сталь 09Г2С для северного исполнения
Профильный прокат (швеллер, уголок, труба) по ГОСТ

Сварочные технологии

Полуавтоматическая сварка в среде защитных газов
Ультразвуковой контроль критичных сварных соединений
Визуально-измерительный контроль геометрии конструкций

Антикоррозионная защита

Горячее цинкование по ГОСТ 9.307-89
Окраска эпоксидными и полиуретановыми системами
Комбинированная защита для агрессивных сред (болота, солончаки)

Контроль качества

Входной контроль металла (сертификаты, спектральный анализ)
Операционный контроль на каждом этапе производства
Оформление протоколов контроля для каждой партии

Нормативная документация и стандарты

Изготовление крестовых свай СК осуществляется в соответствии с действующей нормативной базой:

ТУ института «Энергосетьпроект» (г. Москва) — крестовые сваи для ЛЭП
ГОСТ 27772-2015 — Прокат горячекатаный и калиброванный из углеродистой и низколегированной стали
ГОСТ 9.307-89 — Защита от коррозии стальных конструкций горячим цинкованием
СП 16.13330.2017 — Стальные конструкции
СП 24.13330.2011 — Свайные фундаменты
СП 20.13330.2016 — Нагрузки и воздействия
РД 45.162-2001 — Ведомственные нормы для объектов энергетики

Работаем в соответствии с проектной документацией заказчика и требованиями строительных норм региона строительства.

Инженерный расчет и учет нагрузок

Подбор типа, сечения и количества свай выполняется на основе технических данных заказчика:

Вертикальные и выдергивающие нагрузки от опор ЛЭП
Ветровые и гололёдные нагрузки (район по СП 20.13330)
Силы морозного пучения (для вечномерзлых и пучинистых грунтов)
Уровень грунтовых вод и тип грунта
Сейсмичность района строительства (при необходимости)

Расчёт несущей способности, устойчивости к выдавливанию и прогибов выполняется нашими конструкторами на основе СП 24.13330 и методик института «Энергосетьпроект».

Этапы сотрудничества

1. Заявка и техническое заданиеЗаказчик направляет проектную документацию, спецификацию или описание требований к изделиям.

2. Инженерный анализТехнологи завода изучают документацию, проверяют соответствие ТУ «Энергосетьпроект» и нормативным требованиям, выявляют возможные коллизии.

3. Согласование спецификацииПодготовка коммерческого предложения с детализацией позиций, сроков и стоимости. Утверждение финальной спецификации заказчиком.

4. ПроизводствоРаскрой заготовок, сварка узлов, антикоррозионная обработка. Поэтапный контроль качества на каждом этапе.

5. Контроль качестваУльтразвуковой контроль швов, измерение геометрических параметров, проверка толщины покрытия. Оформление протоколов испытаний.

6. ОтгрузкаУпаковка, маркировка, погрузка и отправка транспортом заказчика или силами завода. Передача комплекта сопроводительной документации.

Монтаж может быть организован силами подрядной организации по отдельному согласованию. Все работы выполняются квалифицированными специалистами с соблюдением норм безопасности.

Сопроводительная документация

Каждая партия крестовых свай СК комплектуется следующим пакетом документов:

Паспорт изделия на партию
Сертификаты соответствия на металл (химический состав, механические свойства)
Протоколы ультразвукового контроля сварных швов (доп.требование)
Сертификаты на антикоррозионное покрытие (толщина, адгезия)
Финансовые документы
Исполнительная документация (при монтаже)

Документация передаётся в электронном и бумажном виде при отгрузке.

Реализованные проекты

ЛЭП 110 кВ в условиях вечной мерзлотыВ 2022 году для строительства линии электропередачи в Ямало-Ненецком автономном округе произведены и отгружены крестовые сваи СК общим весом 180 тонн. В комплект поставки вошли сваи СК 400-10-1 и СК-6С для опор напряжением 110 кВ. Применено горячее цинкование по ГОСТ 9.307-89 с усиленным покрытием для условий вечной мерзлоты. Срок производства партии — 10 недель, отгрузка осуществлялась железнодорожным транспортом с перевалкой на автомобильный для доставки до площадки.

Реконструкция аварийного участка ЛЭП 220 кВВ 2023 году для замены фундаментов на аварийном участке линии в Ханты-Мансийском автономном округе изготовлено 95 тонн крестовых свай СК 360-10-1. Конструкции адаптированы под болотистые грунты с высоким уровнем грунтовых вод. Срок изготовления — 6 недель. Все изделия прошли ультразвуковой контроль сварных швов (доп.требование).

Опоры контактных сетей в пучинистых грунтахВ 2021 году для строительства контактной сети железнодорожной ветки в регионе Сибирь произведено 120 тонн крестовых свай СК. Применена комбинированная антикоррозионная защита для условий повышенной влажности и температурных перепадов. Срок производства — 8 недель.

Фундаменты для технологического оборудованияВ 2023 году для установки компрессорного оборудования на объекте нефтегазового сектора в регионе Урал произведено 65 тонн крестовых свай СК по индивидуальному проекту. Материал — сталь 09Г2С для северного исполнения. Срок производства — 7 недель. Отгрузка автомобильным транспортом.

Частые вопросы о крестовых сваях СК

Вопрос: Как выбрать тип крестовой сваи для объекта?
Ответ: Выбор типа определяется напряжением ЛЭП, типом грунта, силами морозного пучения и ветровым районом. Расчёт выполняется по СП 24.13330 и методикам института «Энергосетьпроект» нашими инженерами на основе ваших технических данных.

Вопрос: Какие нормативы регулируют производство крестовых свай СК?
Ответ: Изготовление осуществляется по ТУ института «Энергосетьпроект», ГОСТ 27772-2015, СП 16.13330.2017, СП 24.13330.2011, РД 45.162-2001, а также по проектной документации заказчика.

Вопрос: Предоставляете ли вы документацию для экспертизы?
Ответ: Да, каждая партия комплектуется паспортами, сертификатами на металл и покрытия, протоколами контроля качества. Работаем в соответствии с требованиями проектной документации и нормативов энергетики.

Как заказать расчет крестовых свай СК

Для подготовки коммерческого предложения необходимо направить следующие данные:

Чертежи КМ/КМД или эскизы конструкций (при наличии)
Напряжение ЛЭП и тип опоры
Тип грунта и условия площадки (вечная мерзлота, болото, пучинистый грунт)
Требования к антикоррозионному покрытию
Регион строительства (для расчёта логистики и нагрузок)
Сроки отгрузки (для планирования производства)

Контакты для связи:

Телефон: +7 (919) 359-19-74 (WhatsApp, Telegram)
Email: zavod@zavodsr.ru
Адрес завода: г. Киров, ул. Прудная, дом 51, корпус 7

КРЕСТОВЫЕ СВАИ СК
