Винтовые сваи ВС и анкеры ВАС промышленного назначения с расчётом по СП 24.13330 и изготовлением по серии 3.407.9-158. Завод РЕКОСТРОЙ (г. Киров) производит специализированные сваи для фундаментов опор ЛЭП 35–500 кВ и закрепления оттяжек в талых и вечномерзлых грунтах. Собственный цех горячего цинкования. Расчёт и подбор конструкций — бесплатно в день обращения. Отгрузка типовых позиций от 2 недель.
Применение: Талые грунты с сезонным промерзанием, опоры ЛЭП 35–500 кВ
Особенность: Отношение диаметров лопасти и ствола > 1,5 для повышенной несущей способности
Применение: Вечномерзлые грунты, северные регионы (Сибирь, Крайний Север)
Особенность: Отношение диаметров лопасти и ствола < 1,5 для погружения в мёрзлый грунт
Применение: Закрепление оттяжек опор ЛЭП, расходящиеся ветви оттяжек
Особенность: Расстояние между анкерами не менее 1 м для надёжной фиксации
Применение: Различные классы напряжения ЛЭП (35, 110, 220, 500 кВ)
Особенность: Несущая способность от 30 до 60+ тонн в зависимости от модификации
Применение: Полная комплектация для монтажа опор ЛЭП с оттяжками
Особенность: Все элементы изготавливаются в заводских условиях с антикоррозионным покрытием
Рекомендуются сваи ВС с широкими лопастями. Обеспечивают необходимую несущую способность за счёт увеличенной площади лопасти.
Для фундаментов опор в вечномерзлых грунтах
Оптимальны сваи ВС с узкими лопастями. Конструкция позволяет погружение в мёрзлый грунт без предварительного оттаивания.
Для закрепления оттяжек опор ЛЭП
Применяются анкеры ВАС с рым-болтом. Обеспечивают надёжную фиксацию расходящихся ветвей оттяжек.
Для опор различных классов напряжения
Рекомендуются сваи с различной несущей способностью (30–60+ тонн). Подбор по классу напряжения ЛЭП (35, 110, 220, 500 кВ).
Стоимость ошибки — в разы выше экономии на цене металла.
Производственные возможности
Наличие на складе
Минимальная партия
Основные нормативы:
Дополнительные нормативы:
Расчёт несущей способности, глубины погружения и устойчивости к морозному пучению выполняется нашими конструкторами на основе СП 24.13330 и методик серии 3.407.9-158.
2. Инженерный анализ Технологи завода изучают документацию, проверяют соответствие серии 3.407.9-158 и нормативным требованиям, выявляют возможные коллизии. Если в проекте есть нестыковки — обсуждаем заранее.
3. Согласование спецификации Подготовка коммерческого предложения с детализацией позиций, сроков и стоимости. Утверждение финальной спецификации заказчиком.
4. Производство Раскрой заготовок, сварка лопастей и рым-болтов, антикоррозионная обработка. Поэтапный контроль качества на каждом этапе.
5. Контроль качества Ультразвуковой контроль швов, измерение геометрических параметров, проверка толщины покрытия. Оформление протоколов испытаний.
6. Отгрузка Упаковка, маркировка, погрузка и отправка транспортом заказчика или силами завода. Передача комплекта сопроводительной документации.
Монтаж может быть организован силами подрядной организации по отдельному согласованию. Все работы выполняются квалифицированными специалистами с соблюдением норм безопасности.
Документация передаётся в электронном и бумажном виде при отгрузке.
В 2022 году для строительства линии электропередачи произведены и отгружены винтовые сваи ВС общим весом 90 тонн. В комплект поставки вошли сваи диаметром 219 мм с лопастью 500 мм для опор напряжением 220 кВ по серии 3.407.9-158. Применено горячее цинкование по ГОСТ 9.307-89 с усиленным покрытием для условий повышенной влажности. Срок производства партии — 11 недель, отгрузка осуществлялась автомобильным транспортом поэтапно под график монтажа.
→ Результат: объект введён в эксплуатацию без замечаний, приёмка прошла с первого предъявления.
Опоры ЛЭП с оттяжками в регионе Урал
В 2023 году для закрепления оттяжек опор изготовлено 64 анкера ВАС диаметром 219 мм. Конструкции адаптированы под грунты с сезонным промерзанием. Срок изготовления — 8 недель. Все изделия прошли ультразвуковой контроль сварных швов (доп.требование).
→ Результат: отказов при монтаже — 0, монтаж завершён на 3 дня раньше графика.
Подстанция в регионе Сибирь
В 2021 году для устройства фундаментов под оборудование произведено 56 свай ВС для вечномерзлых грунтов. Применена комбинированная антикоррозионная защита для условий температурных перепадов до −40°C. Срок производства — 13 недель.
→ Результат: объект введён в эксплуатацию без замечаний, документация принята технадзором без доработок.
ВЛ 110 кВ в регионе Северо-Запад
В 2023 году для строительства промежуточных опор произведено 48 свай ВС по индивидуальному проекту. Материал — сталь 09Г2С для северного исполнения. Срок производства — 9 недель. Отгрузка автомобильным транспортом.
→ Результат: приёмка прошла с первого предъявления, претензий со стороны заказчика не поступало.
Ответ: Выбор определяется назначением. ВС применяются для фундаментов опор ЛЭП. ВАС — для закрепления оттяжек опор. Расчёт выполняется по СП 24.13330 и серии 3.407.9-158 нашими инженерами на основе ваших технических данных.
Вопрос: Какие нормативы регулируют производство свай серии 3.407.9-158?
Ответ: Изготовление осуществляется по серии 3.407.9-158, ГОСТ Р 59106-2020, СП 24.13330.2011, ГОСТ 8732, ГОСТ 19281, а также по проектной документации заказчика.
Вопрос: Как обеспечивается защита от коррозии?
Ответ: Применяется горячее цинкование по ГОСТ 9.307-89 толщиной 60–120 микрон. Для агрессивных сред (болота, солончаки, морская среда) возможны дополнительные покрытия: эпоксидные эмали, цинконаполненные составы.
Вопрос: Предоставляете ли вы документацию для приёмки?
Ответ: Да, каждая партия комплектуется паспортами, сертификатами на металл и покрытия, протоколами контроля качества, рекомендациями по монтажу. Работаем в соответствии с требованиями проектной документации.
Контакты для связи:
Ошибка в подборе типа анкера (ВАС вместо ВС) для оттяжек опор ЛЭП приводит к отказу при приёмке, нестабильности опоры и риску обрушения при ветровых нагрузках. Мы производим сваи так, чтобы их приняли с первого раза.
Мы ориентированы на промышленных заказчиков
Мы работаем с заказчиками, действующими в рамках утверждённой проектной документации. Наши решения предназначены для объектов энергетики, где за выбор подрядчика отвечают технические специалисты.Почему винтовые сваи ВС, ВАС от РЕКОСТРОЙ для энергетики
- Соответствие серии 3.407.9-158: Конструкции разработаны специально для энергетического строительства — проверено для опор ЛЭП 35–500 кВ
- Полная сертификация для электросетевого хозяйства: Изделия проходят все необходимые испытания для допуска к монтажу на объектах энергетики
- Разделение по типам грунтов: ВС для талых грунтов (широколопастные), ВАС для закрепления оттяжек — правильный подбор под геологию
- Полная документация для приёмки: Паспорта свай, протоколы УЗК (доп.требование), сертификаты на металл и покрытия
Каталог типов винтовых свай и анкеров серии 3.407.9-158
Сваи ВС (широколопастные для талых грунтов)
Конструкция: Стальная труба диаметром 219 мм с лопастью диаметром 300/500/850 ммПрименение: Талые грунты с сезонным промерзанием, опоры ЛЭП 35–500 кВ
Особенность: Отношение диаметров лопасти и ствола > 1,5 для повышенной несущей способности
Сваи ВС (узколопастные для вечномерзлых грунтов)
Конструкция: Стальная труба диаметром 219 мм с узкой лопастьюПрименение: Вечномерзлые грунты, северные регионы (Сибирь, Крайний Север)
Особенность: Отношение диаметров лопасти и ствола < 1,5 для погружения в мёрзлый грунт
Анкеры ВАС для закрепления оттяжек
Конструкция: Укороченная труба (ступица) со стальной лопастью и рым-болтомПрименение: Закрепление оттяжек опор ЛЭП, расходящиеся ветви оттяжек
Особенность: Расстояние между анкерами не менее 1 м для надёжной фиксации
Сваи ВС с различной несущей способностью
Конструкция: Диаметры лопасти 300/500/850 мм, длина 4,0–6,0 метровПрименение: Различные классы напряжения ЛЭП (35, 110, 220, 500 кВ)
Особенность: Несущая способность от 30 до 60+ тонн в зависимости от модификации
Комплектные фундаменты с анкерами
Конструкция: Сваи ВС + анкеры ВАС + крепёж + документацияПрименение: Полная комплектация для монтажа опор ЛЭП с оттяжками
Особенность: Все элементы изготавливаются в заводских условиях с антикоррозионным покрытием
Применение сваи | Для вечномерзлых грунтов | Для талых грунтов | ||||||||||||
Эскиз |
|  | | | ||||||||||
Марка | ВС 30-4,0 | ВС 30-4,5 | ВС 50-4,0 | ВС 85-4,0-1 | ВС 85-4,0-2 | ВС 85-4,0-3 | ||||||||
Расчётная длина сваи L, м | 4,5 | 5,0 | 4,5 | 5,0 | 6,0 | 4,5 | 5,0 | 6,0 | 4,5 | 5,0 | 6,0 | 4,5 | 5,0 | 6,0 |
Диаметр винтовой лопасти D, мм | 300 | 500 | 850 | |||||||||||
Диаметр ствола сваи d, мм | 219 | |||||||||||||
Прочность сваи по материалу, кН | 500 | 500 | 250 | 500 | 750 | |||||||||
Масса, кг | 241,9 | 271,9 | 262,4 | 288,4 | 339,7 | 367,0 | 397,7 | 458,9 | 363,5 | 394,2 | 455,4 | 388,0 | 418,7 | 479,9 |
Несущая способность, тс | Свыше 60 | 30,0 | 50,0 | |||||||||||
Сравнение свай ВС / анкеров ВАС
| Параметр | Сваи ВС (фундаменты опор) | Анкеры ВАС (закрепление оттяжек) |
|---|---|---|
| Когда применять | Фундаменты опор ЛЭП 35–500 кВ | Закрепление оттяжек опор, расходящиеся ветви |
| Конструкция | Полная свая с лопастью 300/500/850 мм | Укороченная труба с рым-болтом |
| Несущая способность | 30–60+ тонн в зависимости от модификации | 250–500 кН прочность по материалу |
| Стоимость | Выше (за счёт полной конструкции) | Ниже (укороченная конструкция) |
Выбор типа винтовой сваи и анкера
Для фундаментов опор ЛЭП в талых грунтахРекомендуются сваи ВС с широкими лопастями. Обеспечивают необходимую несущую способность за счёт увеличенной площади лопасти.
Для фундаментов опор в вечномерзлых грунтах
Оптимальны сваи ВС с узкими лопастями. Конструкция позволяет погружение в мёрзлый грунт без предварительного оттаивания.
Для закрепления оттяжек опор ЛЭП
Применяются анкеры ВАС с рым-болтом. Обеспечивают надёжную фиксацию расходящихся ветвей оттяжек.
Для опор различных классов напряжения
Рекомендуются сваи с различной несущей способностью (30–60+ тонн). Подбор по классу напряжения ЛЭП (35, 110, 220, 500 кВ).
Применение анкера | Для вечномерзлых грунтов | Для талых грунтов | |||
Эскизы |
|
|
| ||
Марка | ВАС 30-4,0 | ВАС 50-4,0 | ВАС 70-4,0 | ВАС 85-4,0-1 | ВАС 85-4,0-2 |
Прочность анкера по материалу, кН | 500 | 500 | 500 | 250 | 250 |
Диаметр лопасти, Dл, мм | 300 | 500 | 700 | 850 | 850 |
Диаметр ступицы, dст, мм | 219 | 168 | |||
Масса, кг | 40,8 | 43,8б | 63,5 | 101,8 | 103,3 |
Области применения свай ВС, ВАС
Энергетика — линии электропередач
- Фундаменты опор ЛЭП напряжением 35–500 кВ
- Закрепление оттяжек опор воздушных линий
- Мачты грозозащитных тросов и контактных сетей
Подстанции и ОРУ
- Фундаменты под оборудование подстанций
- Вспомогательные сооружения энергетической инфраструктуры
- Порталы открытых распределительных устройств
Промышленные объекты
- Фундаменты для промышленного оборудования
- Опоры для технологических трубопроводов
- Вспомогательные конструкции на промышленных площадках
Транспортная инфраструктура
- Опоры контактных сетей железнодорожного транспорта
- Мачты освещения автомобильных трасс
- Вспомогательные конструкции вдоль транспортных магистралей
Что происходит при ошибке в производстве свай
Экономия на качестве свай на этапе закупки может привести к многократным затратам на этапе строительства:| Ошибка | Последствие | Стоимость решения |
|---|---|---|
| Отказ при приёмке | Приостановка ввода объекта, простой техники | От 50 000 ₽/час простоя |
| Неправильный тип анкера | Нестабильность опоры ЛЭП при ветровых нагрузках | До 400% от стоимости партии |
| Несоответствие серии 3.407.9-158 | Отказ технадзора, переделка фундамента | До 600% от стоимости партии |
| Отсутствие документации | Невозможность сдачи объекта в эксплуатацию | Невозможно оценить в деньгах |
Стоимость ошибки — в разы выше экономии на цене металла.
Коммерческие условия производства
Сроки изготовления- Типовые сваи ВС, ВАС (при наличии задела): отгрузка от 2 недель
- Производство партии под заказ: от 3 недель
- Крупные проекты (от 500 свай): индивидуальный график производства
Производственные возможности
- Линия изготовления свай по серии 3.407.9-158 и индивидуальным проектам
- Ёмкости для цинкования
- Контроль толщины покрытия по ГОСТ 9.307-89
- Отгрузка автомобильным и железнодорожным транспортом
Наличие на складе
- Ходовые типоразмеры ВС 219 мм могут быть в наличии
- Анкеры ВАС для северных регионов изготавливаются под заказ
- Актуальную информацию уточняйте у менеджера
Минимальная партия
- Поставляем партии от опытных объёмов до крупных проектов свыше 1000 свай
Технические особенности изготовления
Материалы
- Ствол: бесшовные трубы по ГОСТ 8731, ГОСТ 8732 (диаметр 219 мм)
- Сталь ствола: ВСТ3СП5, 09Г2С по ГОСТ 19281 (северное исполнение)
- Лопасти и рым-болты: сталь ВСТ3СП5, 09Г2С
Сварочные технологии
- Полуавтоматическая сварка в среде защитных газов
- Автоматическая сварка под флюсом для протяжённых швов
- Ультразвуковой контроль критичных сварных соединений
- Визуально-измерительный контроль геометрии конструкций
Антикоррозионная защита
- Горячее цинкование по ГОСТ 9.307-89 (толщина 60–120 микрон)
- Грунтовка в 1 слой толщиной 55–80 мкм по ГОСТ 9.032
- Комбинированная защита для агрессивных сред (болота, солончаки)
Контроль качества
- Входной контроль металла (сертификаты, спектральный анализ)
- Операционный контроль на каждом этапе производства
- Оформление протоколов контроля для каждой партии
Нормативная документация и стандарты
Работаем строго в рамках действующей нормативной базы РФ. Полный перечень стандартов включён в договор и паспорт партии.Основные нормативы:
- Серия 3.407.9-158 — Типовые сваи и анкеры для электросетевого строительства
- ГОСТ Р 59106-2020 — Сваи стальные винтовые. Технические условия
- ГОСТ 8731, 8732 — Трубы стальные бесшовные
- ГОСТ 19281 — Прокат повышенной прочности
- ГОСТ 9.307-89 — Защита от коррозии горячим цинкованием
- ГОСТ 9.032 — Покрытия лакокрасочные. Группы, технические требования
- СП 24.13330.2011 — Свайные фундаменты
- СП 16.13330.2017 — Стальные конструкции
Дополнительные нормативы:
- СП 20.13330.2016 — Нагрузки и воздействия
- СНиП 2.02.01, СНиП 2.02.03 — Основания и фундаменты
- РД 45.162-2001 — Ведомственные нормы для объектов энергетики
- ТУ завода РЕКОСТРОЙ — индивидуальные технические условия
Инженерный расчет и учет нагрузок
Подбор типа, сечения и количества свай выполняется на основе технических данных заказчика:- Класс напряжения опоры ЛЭП (35–500 кВ)
- Тип опоры (промежуточная, анкерно-угловая, с оттяжками)
- Тип грунта (талый, вечномерзлый, слабый, обводнённый)
- Глубина промерзания и активный слой (для вечной мерзлоты)
- Ветровые и гололёдные нагрузки (район по СП 20.13330)
- Количество свай на фундамент (в зависимости от типа опоры)
Расчёт несущей способности, глубины погружения и устойчивости к морозному пучению выполняется нашими конструкторами на основе СП 24.13330 и методик серии 3.407.9-158.
Этапы сотрудничества
1. Заявка и техническое задание Заказчик направляет проектную документацию, спецификацию или описание требований к изделиям. Требуется полный пакет: чертежи серии 3.407.9-158, тип опоры, тип грунта, ТУ.2. Инженерный анализ Технологи завода изучают документацию, проверяют соответствие серии 3.407.9-158 и нормативным требованиям, выявляют возможные коллизии. Если в проекте есть нестыковки — обсуждаем заранее.
3. Согласование спецификации Подготовка коммерческого предложения с детализацией позиций, сроков и стоимости. Утверждение финальной спецификации заказчиком.
4. Производство Раскрой заготовок, сварка лопастей и рым-болтов, антикоррозионная обработка. Поэтапный контроль качества на каждом этапе.
5. Контроль качества Ультразвуковой контроль швов, измерение геометрических параметров, проверка толщины покрытия. Оформление протоколов испытаний.
6. Отгрузка Упаковка, маркировка, погрузка и отправка транспортом заказчика или силами завода. Передача комплекта сопроводительной документации.
Монтаж может быть организован силами подрядной организации по отдельному согласованию. Все работы выполняются квалифицированными специалистами с соблюдением норм безопасности.
Сопроводительная документация
Каждая партия винтовых свай ВС, ВАС комплектуется следующим пакетом документов:- Паспорт изделия на партию
- Сертификаты соответствия на металл (химический состав, механические свойства)
- Протоколы ультразвукового контроля сварных швов (доп.требование)
- Сертификаты на антикоррозионное покрытие (толщина, адгезия)
- Финансовые документы
- Рекомендации по монтажу и закреплению оттяжек
- Исполнительная документация (при монтаже)
Документация передаётся в электронном и бумажном виде при отгрузке.
Реализованные проекты
ВЛ 220 кВ в регионе ПоволжьеВ 2022 году для строительства линии электропередачи произведены и отгружены винтовые сваи ВС общим весом 90 тонн. В комплект поставки вошли сваи диаметром 219 мм с лопастью 500 мм для опор напряжением 220 кВ по серии 3.407.9-158. Применено горячее цинкование по ГОСТ 9.307-89 с усиленным покрытием для условий повышенной влажности. Срок производства партии — 11 недель, отгрузка осуществлялась автомобильным транспортом поэтапно под график монтажа.
→ Результат: объект введён в эксплуатацию без замечаний, приёмка прошла с первого предъявления.
Опоры ЛЭП с оттяжками в регионе Урал
В 2023 году для закрепления оттяжек опор изготовлено 64 анкера ВАС диаметром 219 мм. Конструкции адаптированы под грунты с сезонным промерзанием. Срок изготовления — 8 недель. Все изделия прошли ультразвуковой контроль сварных швов (доп.требование).
→ Результат: отказов при монтаже — 0, монтаж завершён на 3 дня раньше графика.

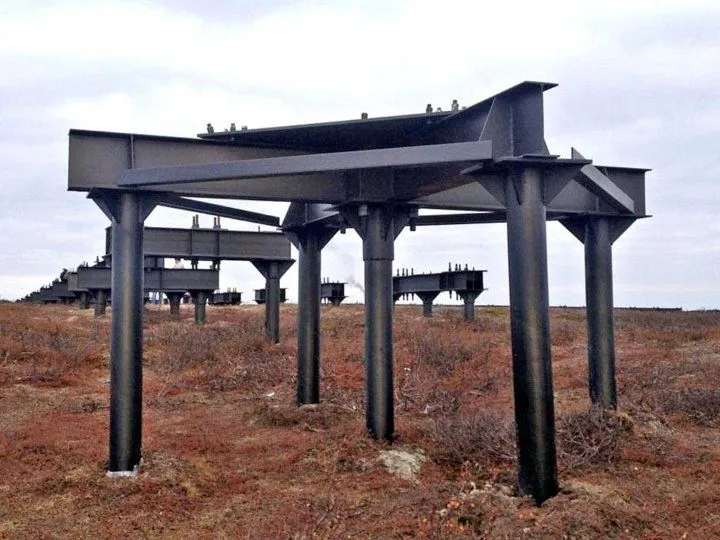

Подстанция в регионе Сибирь
В 2021 году для устройства фундаментов под оборудование произведено 56 свай ВС для вечномерзлых грунтов. Применена комбинированная антикоррозионная защита для условий температурных перепадов до −40°C. Срок производства — 13 недель.
→ Результат: объект введён в эксплуатацию без замечаний, документация принята технадзором без доработок.
ВЛ 110 кВ в регионе Северо-Запад
В 2023 году для строительства промежуточных опор произведено 48 свай ВС по индивидуальному проекту. Материал — сталь 09Г2С для северного исполнения. Срок производства — 9 недель. Отгрузка автомобильным транспортом.
→ Результат: приёмка прошла с первого предъявления, претензий со стороны заказчика не поступало.
Частые вопросы о сваях ВС, ВАС
Вопрос: Как выбрать между сваями ВС и анкерами ВАС?Ответ: Выбор определяется назначением. ВС применяются для фундаментов опор ЛЭП. ВАС — для закрепления оттяжек опор. Расчёт выполняется по СП 24.13330 и серии 3.407.9-158 нашими инженерами на основе ваших технических данных.
Вопрос: Какие нормативы регулируют производство свай серии 3.407.9-158?
Ответ: Изготовление осуществляется по серии 3.407.9-158, ГОСТ Р 59106-2020, СП 24.13330.2011, ГОСТ 8732, ГОСТ 19281, а также по проектной документации заказчика.
Вопрос: Как обеспечивается защита от коррозии?
Ответ: Применяется горячее цинкование по ГОСТ 9.307-89 толщиной 60–120 микрон. Для агрессивных сред (болота, солончаки, морская среда) возможны дополнительные покрытия: эпоксидные эмали, цинконаполненные составы.
Вопрос: Предоставляете ли вы документацию для приёмки?
Ответ: Да, каждая партия комплектуется паспортами, сертификатами на металл и покрытия, протоколами контроля качества, рекомендациями по монтажу. Работаем в соответствии с требованиями проектной документации.
Как заказать винтовые сваи ВС, ВАС
Для подготовки коммерческого предложения необходимо направить следующие данные:- Чертежи КМ/КМД или эскизы конструкций (при наличии)
- Класс напряжения и тип опоры ЛЭП (35–500 кВ)
- Тип грунта и условия площадки (талый, вечномерзлый)
- Требования к антикоррозионному покрытию
- Регион строительства (для расчёта логистики и нагрузок)
- Сроки отгрузки (для планирования производства)
Контакты для связи:
- Телефон: +7 (919) 359-19-74 (WhatsApp, Telegram)
- Email: zavod@zavodsr.ru
- Адрес завода: г. Киров, ул. Прудная, дом 51, корпус 7
