Производство свай винтовых ПИ-20 (СВГ-47)

Завод «РЕКОСТРОЙ» производит стальные винтовые сваи ПИ-20 (СВГ-47) для гидрологических постов, геодезических пунктов и мониторинга водных объектов по всей России. Полное соответствие ТУ 25.11-001-06259934-2017, ГОСТ 23118-2012. Собственный цех антикоррозионной защиты. Инженерная консультация — бесплатно в день обращения.

Конструкция: чугунный винт, металлическая труба, чугунная головка
Габариты: 2160 × 272 × 272 мм
Масса: 36 кг
География: отгрузка в любой регион РФ (Ж/Д, авто)

Ошибка в изготовлении или установке винтовой сваи ПИ-20 приводит к неточности гидрологических измерений, отказу при приёмке водомерного поста и риску потери данных мониторинга. Мы производим сваи так, чтобы их приняли с первого раза.

Почему гидрометеослужбы выбирают сваи ПИ-20 РЕКОСТРОЙ

Мы не продаём «металл для столбов». Мы обеспечиваем точность и надёжность грунтовых реперов для гидрологических постов, геодезических сетей и мониторинга водных объектов.

Работа по нормативной базе: Изготавливаем продукцию строго по ТУ 25.11-001-06259934-2017, ГОСТ 23118-2012 — полная совместимость с проектной документацией гидропостов.
Конструкция для точных измерений: Головка цилиндрической формы с полусферой обеспечивает надёжное размещение переносной водомерной рейки.
Защита от коррозии и влаги: Полимерно-порошковое покрытие + заполнение полости битумом по требованию заказчика — срок службы 25–50 лет.
Полная документация для приёмки: Паспорта изделий, сертификаты на металл и покрытия, рекомендации по установке.

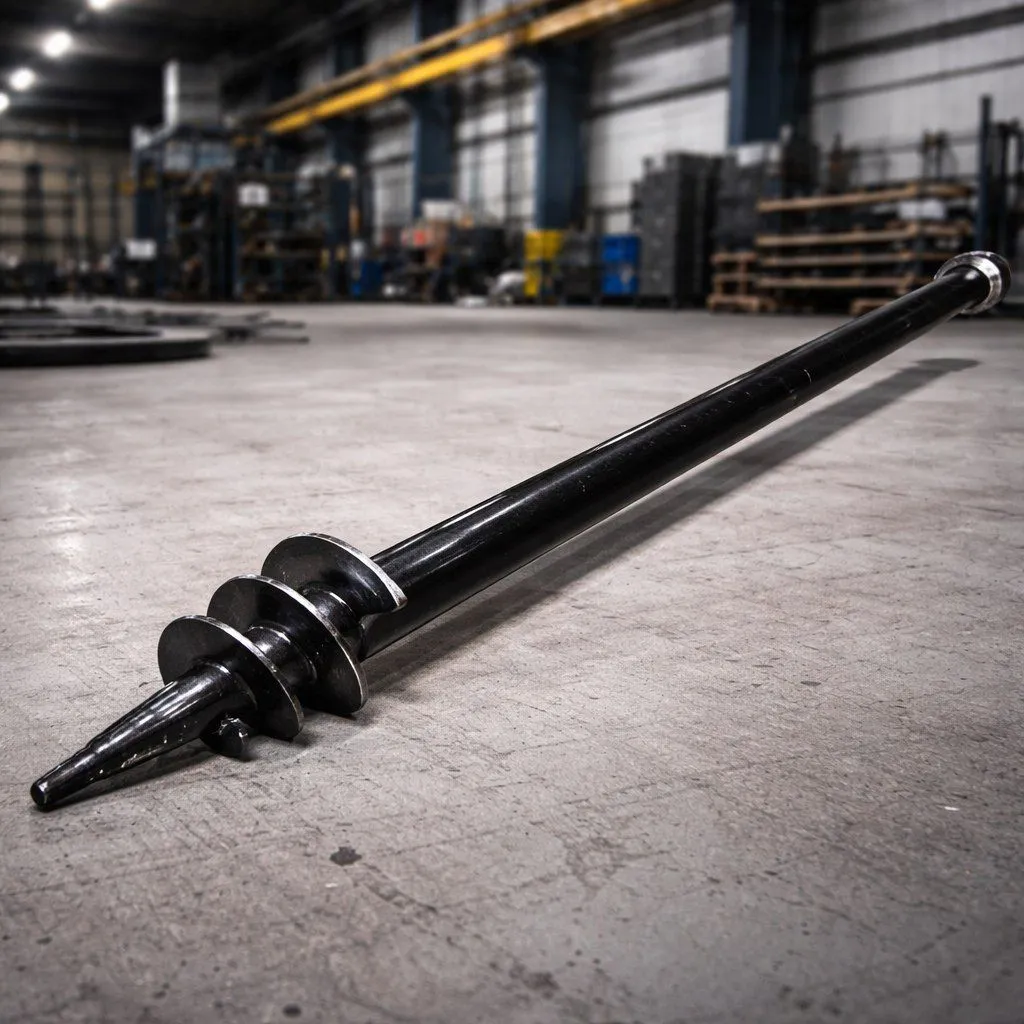

Конструкция сваи винтовой ПИ-20 (СВГ-47)

Основные компоненты

Чугунный винт: Литой элемент для надёжного закрепления в грунте, диаметр лопасти 272 мм, площадь опоры не менее 0,25 м²
Металлическая труба: Несущий ствол диаметром 89 мм, толщина стенки 4 мм
Чугунная головка: Цилиндр диаметром 100 мм, переходящий в полусферу, длина 150 мм

Особенности конструкции

Все детали соединяются между собой заклёпками или сваркой
Длина наконечника: 360 мм
Максимальный крутящий момент: 24,38 кНм (2472 кгс·м)
По особому требованию заказчика полость трубы заполняется разогретым битумом для защиты от проникновения влаги
Завинчивание в грунт производится при помощи рычага с тросом или цепью

Применение на водомерных постах

Свая ПИ-20 используется в качестве грунтового репера для измерения уровня воды
Наиболее удобна на равнинных реках при значительной амплитуде колебания уровня воды и сравнительно отлогих берегах
Наблюдение за уровнем воды осуществляется при помощи переносной водомерной рейки

Сравнение сваи ПИ-20 с аналогами

Параметр	Свая ПИ-20 (СВГ-47)	Стандартные винтовые сваи	Бетонные реперы
Когда применять	Водомерные посты, гидрологический мониторинг	Фундаменты лёгких конструкций, ограждения	Стационарные реперы в плотных грунтах
Конструкция	Чугунный винт + труба 89 мм + головка-полусфера	Стальной винт + труба + плоская площадка	Железобетонный столб с маркировкой
Монтаж	Ввинчивание рычагом с тросом/цепью	Механизированное или ручное ввинчивание	Бетонирование в подготовленную скважину
Срок службы	25–50 лет при битумной защите и покрытии	10–25 лет в зависимости от покрытия	30–50 лет, но сложнее в демонтаже

Выбор типа репера для объекта

Для водомерных постов на равнинных рекахРекомендуется свая винтовая ПИ-20 (СВГ-47). Конструкция с чугунным винтом обеспечивает надёжное закрепление в донных и береговых грунтах при значительных колебаниях уровня воды.

Для геодезических работ общего назначенияОптимальны стандартные металлические реперы. Простая конструкция для временных или вспомогательных измерений.

Для стационарных реперных сетейПрименяются бетонные реперы. Долговечность в плотных грунтах, но сложнее в монтаже и демонтаже.

Для объектов с повышенными требованиями к защитеРекомендуется ПИ-20 с заполнением полости битумом. Дополнительная защита от проникновения влаги продлевает срок службы.

Области применения свай ПИ-20 (СВГ-47)

Гидрологический мониторинг

Водомерные посты для измерения уровня воды на равнинных реках
Створы наблюдения за колебаниями уровня водоёмов
Посты мониторинга ледовой обстановки

Геодезические работы

Создание и развитие реперных сетей
Привязка измерительного оборудования к государственной геодезической сети
Мониторинг деформаций береговых линий

Водное хозяйство

Контроль уровня воды в водохранилищах и каналах
Мониторинг подпорных сооружений и дамб
Наблюдение за береговой эрозией

Экологический мониторинг

Посты наблюдения за качеством водных объектов
Контроль гидрологического режима в охраняемых зонах
Исследования влияния хозяйственной деятельности на водные ресурсы

Риски при ошибке в подборе репера

Ошибка	Последствие	Стоимость решения
Неправильная конструкция головки	Неточность измерений, смещение водомерной рейки	До 300% от стоимости сваи
Недостаточная антикоррозионная защита	Коррозия, потеря репера в грунте	Замена сваи через 5–10 лет
Отсутствие битумной защиты в агрессивных грунтах	Проникновение влаги, разрушение конструкции изнутри	До 200% от стоимости сваи
Отсутствие документации	Невозможность сдачи водомерного поста в эксплуатацию	Невозможно оценить в деньгах

Стоимость ошибки — в разы выше экономии на цене сваи.

Условия производства и поставки

Сроки изготовления

Типовые сваи ПИ-20 (при наличии задела): отгрузка от 5 дней
Производство партии под заказ: от 10 дней
Крупные проекты (от 100 шт.): индивидуальный график производства

Производственные возможности

Линия изготовления свай по ТУ 25.11-001-06259934-2017
Ёмкости для антикоррозионной обработки
Контроль толщины полимерно-порошкового покрытия
Возможность заполнения полости битумом по требованию заказчика
Отгрузка автомобильным и железнодорожным транспортом

Наличие на складе

Ходовые позиции свай ПИ-20 могут быть в наличии
Сваи с битумной защитой изготавливаются под заказ
Актуальную информацию уточняйте у менеджера

Минимальная партия

Поставляем партии от опытных объёмов до крупных проектов свыше 100 шт.

Технические параметры сваи ПИ-20 (СВГ-47)

Параметр	Значение
Тип конструкции	Винтовая свая с чугунным наконечником
Габаритные размеры	2160 × 272 × 272 мм
Масса	36 кг
Диаметр ствола	89 мм
Толщина стенки трубы	4 мм
Длина наконечника	360 мм
Наибольший диаметр лопасти	272 мм
Площадь опоры лопасти	не менее 0,25 м²
Головка	Цилиндр 100 мм, переходящий в полусферу, длина 150 мм
Максимальный крутящий момент	24,38 кНм (2472 кгс·м)
Тип соединения	Заклёпки или сварка
Антикоррозионная защита	Полимерно-порошковое покрытие наружное, битум внутреннее (опция)
Способ монтажа	Ввинчивание рычагом с тросом или цепью
Срок службы	25–50 лет при правильной защите

Нормативная база производства

Работаем строго в рамках действующей нормативной базы РФ. Полный перечень стандартов включён в договор и паспорт партии.

Основные нормативы:

ТУ 25.11-001-06259934-2017 — Сваи стальные винтовые (взамен ТУ 5264-001-21477574-2013)
ГОСТ 23118-2012 — Конструкции стальные строительные
ГОСТ 9.307-89 — Защита от коррозии горячим цинкованием
ГОСТ 1050 — Прокат сортовой калиброванный со специальной отделкой поверхности

Дополнительные нормативы:

РД 52.04.662-2004 — Наставление гидрометеорологическим станциям и постам
ГОСТ 21830-76 — Приборы геодезические. Термины и определения
СП 16.13330.2017 — Стальные конструкции

Инженерная консультация и подбор сваи

Подбор типа сваи и способа установки выполняется на основе технических данных заказчика:

Тип грунта (песчаный, глинистый, илистый, скальный)
Глубина промерзания и уровень грунтовых вод
Амплитуда колебания уровня воды на объекте
Требования к точности измерений
Условия эксплуатации (температура, агрессивность среды)
Требования к антикоррозионной защите и заполнению битумом

Консультация по выбору сваи и способа монтажа выполняется нашими специалистами на основе нормативной документации и опыта эксплуатации гидропостов.

Как мы работаем: от заявки до поставки

Заявка и ТЗ: Вы присылаете данные объекта (тип поста, условия эксплуатации, требования к защите).
Инженерный анализ: Проверяем соответствие ТУ, ГОСТ и нормативным требованиям, подбираем конфигурацию сваи. Бесплатно.
Согласование: Утверждаем спецификацию, сроки, стоимость.
Производство: Изготовление свай, контроль качества, антикоррозионная обработка (5–10 дней).
Отгрузка: Доставка автотранспортом или Ж/Д до объекта, передача документации.

Монтаж свай может быть организован силами подрядной организации по отдельному согласованию.

Документация в комплекте

Каждая партия свай ПИ-20 комплектуется следующим пакетом документов:

Паспорт изделия на партию
Сертификаты соответствия на металл (химический состав, механические свойства)
Сертификаты на антикоррозионное покрытие (толщина, адгезия)
Финансовые документы
Рекомендации по установке и эксплуатации
Исполнительная документация (при монтаже)

Документация передаётся в электронном и бумажном виде при отгрузке.

Реализованные проекты

Мы не просто говорим о качестве — мы показываем объекты.

Водомерный пост на реке в регионе ПоволжьеВ 2022 году для оборудования гидропоста произведены и отгружены сваи винтовые ПИ-20 общим количеством 30 шт. Применено полимерно-порошковое покрытие с заполнением полости битумом. Срок производства партии — 9 дней. → Результат: пост введён в эксплуатацию без замечаний, приёмка прошла с первого предъявления.

Мониторинг водохранилища в регионе УралВ 2023 году для создания реперной сети изготовлено 42 сваи ПИ-20 с усиленной антикоррозионной защитой. Конструкции адаптированы под условия повышенной влажности и температурных перепадов. Срок изготовления — 11 дней. → Результат: монтаж завершён в срок, замечаний от технадзора не поступило.

Геодезическая сеть в регионе СибирьВ 2021 году для развития реперной сети произведено 56 свай ПИ-20. Применена комбинированная антикоррозионная защита для условий температурных перепадов до −40°C. Срок производства — 13 дней. → Результат: документация принята без доработок, сваи эксплуатируются без нареканий.

Частые вопросы о свае ПИ-20

Как выбрать сваю для водомерного поста?
Выбор определяется типом грунта, амплитудой колебания уровня воды и условиями эксплуатации. Для равнинных рек с отлогими берегами рекомендуется ПИ-20 с чугунным винтом. Консультация выполняется нашими специалистами на основе ваших технических данных.

Какие нормативы регулируют производство свай ПИ-20?
Изготовление осуществляется по ТУ 25.11-001-06259934-2017, ГОСТ 23118-2012, а также по проектной документации заказчика и требованиям гидрометеорологической службы.

Как обеспечивается защита от коррозии?
Применяется полимерно-порошковое покрытие наружной поверхности. По особому требованию заказчика полость трубы заполняется разогретым битумом для дополнительной защиты от проникновения влаги изнутри.

Предоставляете ли вы документацию для приёмки?
Да, каждая партия комплектуется паспортами, сертификатами на металл и покрытия, рекомендациями по установке. Работаем в соответствии с требованиями проектной документации.

Как заказать сваю винтовую ПИ-20

Для подготовки коммерческого предложения направьте следующие данные:

Тип объекта и условия эксплуатации (водомерный пост, геодезическая сеть)
Тип грунта и уровень грунтовых вод
Требования к антикоррозионной защите
Необходимость заполнения полости битумом
Количество свай и сроки поставки
Регион доставки (для расчёта логистики)

Контакты для связи:
Телефон: +7 (919) 359-19-74 (WhatsApp, Telegram)
Email: zavod@zavodsr.ru
Адрес завода: г. Киров, ул. Прудная, дом 51, корпус 7
