Производство винтовых свай СВ, СВМ со сварным наконечником

Винтовые сваи СВ, СВМ промышленного назначения с расчётом по СП 24.13330 и изготовлением по ГОСТ Р 59106-2020. Завод РЕКОСТРОЙ (г. Киров) производит сваи со сварным наконечником для фундаментов в плотных, неоднородных и промерзших грунтах для объектов энергетики, нефтегаза, инфраструктуры. Собственный цех горячего цинкования. Расчёт и подбор конструкций — бесплатно в день обращения. Отгрузка типовых позиций от 2 недель.

Ошибка в выборе типа наконечника (сварной вместо литого) для скальных грунтов приводит к отказу при приёмке, деформации сваи при погружении и риску разрушения фундамента. Мы производим сваи так, чтобы их приняли с первого раза.

Мы ориентированы на промышленных заказчиков

Мы работаем с заказчиками, действующими в рамках утверждённой проектной документации. Наши решения предназначены для объектов с复杂ными грунтовыми условиями, где за выбор подрядчика отвечают технические специалисты.

Почему винтовые сваи СВ, СВМ от РЕКОСТРОЙ для сложных грунтов

Цельносварной наконечник: Повышенная прочность при погружении в плотные, неоднородные и промерзшие грунты — проверено для объектов в условиях Севера
Усиленная толщина стенки: Конструкция рассчитана на высокие нагрузки при завинчивании в грунты с включениями (щебень, скала)
Универсальность применения: Подходят для промышленного строительства, энергетики, нефтегаза, дорожной инфраструктуры
Полная документация для приёмки: Паспорта свай, протоколы УЗК (доп.требование), сертификаты на металл и покрытия

Каталог типов винтовых свай со сварным наконечником

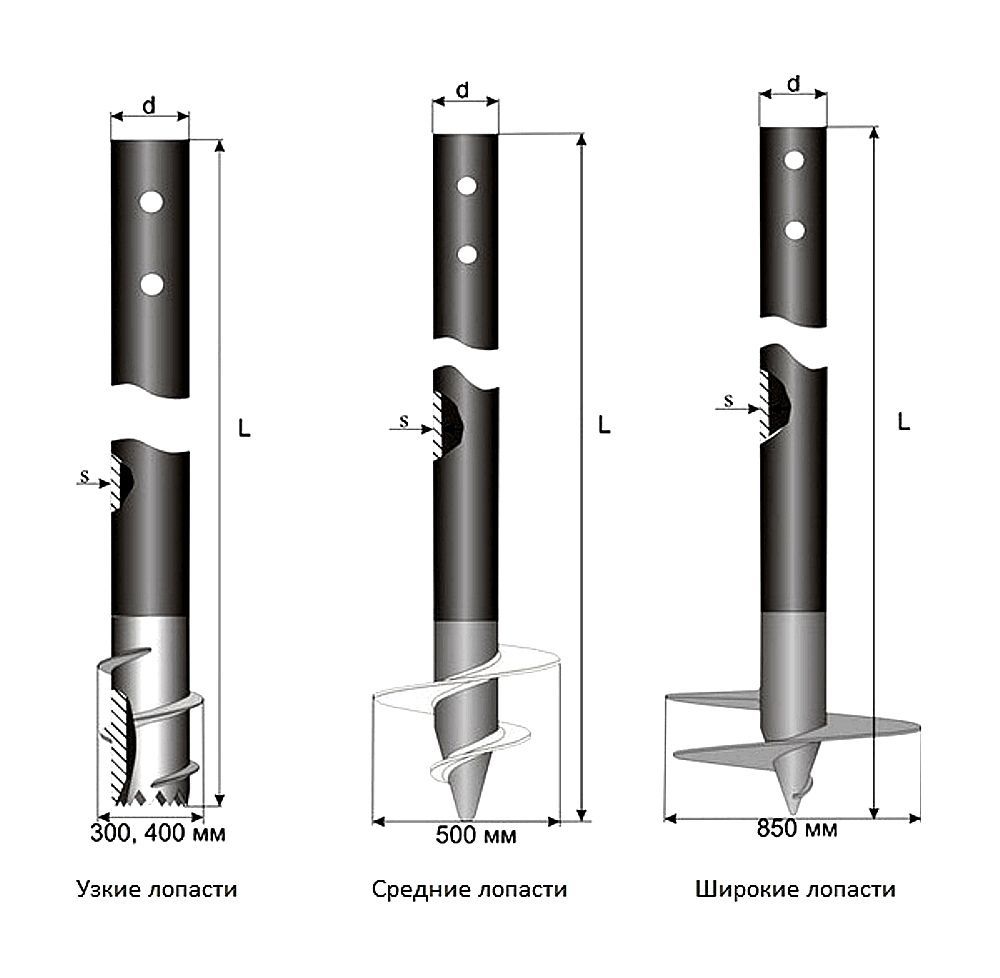

ВИНТОВЫЕ СВАИ СВ, СВМ СО СВАРНЫМ НАКОНЕЧНИКОМ от РЕКОСТРОЙ

РЕКОСТРОЙ производит винтовые сваи СВ по типовому проекту №4179. Свайные фундаменты специально разработаны для установки консольных опор контактной сети и стоек жестких поперечин, а также анкеров для крепления оттяжек анкерных опор.

Винтовые сваи СВ производятся из стальных бесшовных или электросварных труб. Винтовые сваи СВ могут применяться в Северных районах.

Винтовые сваи СВ по типовому проекту №4179 делятся на:

Сваи винтовые для консольных опор и анкеров по типовому проекту №4179 из стали 09Г2С;
Сваи винтовые для стоек жестких поперечину по типовому проекту №4179 из стали 09Г2С.

Марка	Вес изделия (тн)	Норма отгрузки (шт. в вагоне)	Размер (мм)
СВП-351-6.0	0,597	40	Ø 351 — 6000
СВП-351-4.5	0,469	40	Ø 351 — 4500
СВП-325-6.0	0,56	40	Ø 325 — 6000
СВП-325-4.5	0,447	40	Ø 325 — 4500
СВ-351-6.0	0,571	40	Ø 351 — 6000
СВ-351-4.5	0,442	40	Ø 351 — 4500
СВ-325-6.0	0,534	40	Ø 325 — 6000
СВ-325-4.5	0,42	40	Ø 325 — 4500

Сваи СВ (широколопастные)

Конструкция: Сварной наконечник с широкими лопастями, усиленная толщина стенки ствола
Применение: Плотные грунты с включениями, щебень, гравий, галечниковые материалы
Особенность: Повышенная прочность входа, устойчивость к деформациям при погружении

Сваи СВМ (узколопастные)

Конструкция: Сварной наконечник с узкими лопастями для вечномерзлых грунтов
Применение: Вечномерзлые грунты, северные регионы (Сибирь, Крайний Север)
Особенность: Конструкция для погружения в мёрзлый грунт без предварительного оттаивания

Сваи СВ диаметром 108 мм

Конструкция: Ствол из трубы толщиной 5–6 мм, сварной наконечник
Применение: Промышленные объекты, опоры ЛЭП 35–110 кВ, фундаменты оборудования
Особенность: Оптимальное соотношение веса и несущей способности для средних нагрузок

Сваи СВ диаметром 133–219 мм

Конструкция: Ствол из трубы толщиной 6–10 мм, усиленный сварной наконечник
Применение: Мосты, тяжёлые конструкции, порталы ОРУ, высоконагруженные объекты
Особенность: Повышенная несущая способность для высоких вертикальных и горизонтальных нагрузок

Сваи по индивидуальному проекту

Конструкция: Изготовление по чертежам заказчика с адаптацией под конкретные условия
Применение: Нестандартные диаметры, специальные требования к нагрузкам, реконструкция
Особенность: Полный цикл проектирования и производства под уникальные задачи

Сравнение свай СВ / СВМ

Параметр	СВ (плотные грунты)	СВМ (вечномерзлые грунты)
Когда применять	Плотные грунты с включениями, щебень, скала	Вечномерзлые грунты, северные регионы (Сибирь, Крайний Север)
Тип наконечника	Сварной широколопастный	Сварной узколопастный
Диаметр ствола	108–325 мм	133–325 мм
Стоимость	Ниже (оптимальна для типовых задач)	Выше (за счёт спецификации для севера)

Выбор типа винтовой сваи

Для плотных грунтов с включениями (щебень, скала) Рекомендуются сваи СВ с усиленным сварным наконечником. Обеспечивают необходимую прочность при погружении без деформации.

Для вечномерзлых грунтов и северных регионов Оптимальны сваи СВМ с узкими лопастями. Конструкция позволяет погружение в мёрзлый грунт без предварительного оттаивания.

Для промышленных объектов и опор ЛЭП Применяются сваи диаметром 108–133 мм. Оптимальное соотношение веса и несущей способности для средних нагрузок.

Для мостов и высоконагруженных объектов Рекомендуются сваи диаметром 219–325 мм. Повышенная несущая способность для высоких вертикальных и горизонтальных нагрузок.

Области применения свай СВ, СВМ

Промышленное строительство

Фундаменты быстровозводимых зданий (склады, ангары, цеха)
Фундаменты под технологическое оборудование
Промышленные объекты с высокими нагрузками

Энергетический комплекс

Устройство опор линий электропередач (ЛЭП)
Фундаменты подстанций и порталов ОРУ
Мачты грозозащиты и контактных сетей

Нефтегазовая отрасль

Фундаменты под объекты трубопроводного транспорта
Резервуарные парки, насосные станции
Компрессорные станции и факельные системы

Дорожно-строительный комплекс

Фундаменты опор мостов, путепроводов
Шумозащитные экраны, элементы дорожной инфраструктуры
Эстакады и транспортные развязки

Гражданское строительство

Фундаменты малоэтажных зданий (коттеджи, дома)
Хозяйственные постройки, ограждения, террасы
Инженерная защита территорий, подпорные стены

Что происходит при ошибке в производстве свай

Экономия на качестве свай на этапе закупки может привести к многократным затратам на этапе строительства:

Ошибка	Последствие	Стоимость решения
Отказ при приёмке	Приостановка ввода объекта, простой техники	От 50 000 ₽/час простоя
Деформация наконечника при погружении	Разрушение сваи в плотном грунте, переделка фундамента	До 400% от стоимости партии
Несоответствие ГОСТ Р 59106-2020	Отказ технадзора, переделка фундамента	До 600% от стоимости партии
Отсутствие документации	Невозможность сдачи объекта в эксплуатацию	Невозможно оценить в деньгах

Стоимость ошибки — в разы выше экономии на цене металла.

Коммерческие условия производства

Сроки изготовления

Типовые сваи СВ, СВМ (при наличии задела): отгрузка от 2 недель
Производство партии под заказ: от 3 недель
Крупные проекты (от 500 свай): индивидуальный график производства

Производственные возможности

Линия изготовления свай со сварным наконечником по ГОСТ и индивидуальным проектам
Ёмкости для цинкования
Контроль толщины покрытия по ГОСТ 9.307-89
Отгрузка автомобильным и железнодорожным транспортом

Наличие на складе

Ходовые диаметры 108 мм и 133 мм могут быть в наличии
Сваи СВМ для северных регионов изготавливаются под заказ
Актуальную информацию уточняйте у менеджера

Минимальная партия

Поставляем партии от опытных объёмов до крупных проектов свыше 1000 свай

Технические особенности изготовления

Материалы

Ствол: трубы по ГОСТ 10704, ГОСТ 10705, ГОСТ 8732 (толщина 5–10 мм)
Сталь ствола: ВСТ3СП5, 09Г2С по ГОСТ 19281 (северное исполнение)
Сварной наконечник: листовая сталь Ст3, Ст20, 09Г2С

Сварочные технологии

Полуавтоматическая сварка в среде защитных газов
Автоматическая сварка под флюсом для протяжённых швов
Ультразвуковой контроль критичных сварных соединений
Визуально-измерительный контроль геометрии конструкций

Антикоррозионная защита

Горячее цинкование по ГОСТ 9.307-89 (толщина 60–120 микрон)
Грунтовка в 1 слой толщиной 55–80 мкм по ГОСТ 9.032
Комбинированная защита для агрессивных сред (болота, солончаки)

Контроль качества

Входной контроль металла (сертификаты, спектральный анализ)
Операционный контроль на каждом этапе производства
Оформление протоколов контроля для каждой партии

Нормативная документация и стандарты

Работаем строго в рамках действующей нормативной базы РФ. Полный перечень стандартов включён в договор и паспорт партии.

Основные нормативы:

ГОСТ Р 59106-2020 — Сваи стальные винтовые. Технические условия
ГОСТ 10704, 10705 — Трубы стальные электросварные
ГОСТ 8732 — Трубы стальные бесшовные горячедеформированные
ГОСТ 19281 — Прокат повышенной прочности
ГОСТ 9.307-89 — Защита от коррозии горячим цинкованием
ГОСТ 9.032 — Покрытия лакокрасочные. Группы, технические требования
СП 24.13330.2011 — Свайные фундаменты
СП 16.13330.2017 — Стальные конструкции

Дополнительные нормативы:

СП 20.13330.2016 — Нагрузки и воздействия
СНиП 2.02.01, СНиП 2.02.03 — Основания и фундаменты
РД 45.162-2001 — Ведомственные нормы для объектов энергетики
ТУ завода РЕКОСТРОЙ — индивидуальные технические условия

Инженерный расчет и учет нагрузок

Подбор типа, сечения и количества свай выполняется на основе технических данных заказчика:

Вертикальные и выдергивающие нагрузки от сооружения
Тип грунта (плотный, вечномерзлый, с включениями)
Глубина промерзания и активный слой (для вечной мерзлоты)
Ветровые и гололёдные нагрузки (район по СП 20.13330)
Сейсмичность района строительства (при необходимости)

Расчёт несущей способности, глубины погружения и устойчивости к деформациям выполняется нашими конструкторами на основе СП 24.13330 и других действующих нормативов.

Этапы сотрудничества

1. Заявка и техническое задание Заказчик направляет проектную документацию, спецификацию или описание требований к изделиям. Требуется полный пакет: чертежи, нагрузки, тип грунта, ТУ.

2. Инженерный анализ Технологи завода изучают документацию, проверяют соответствие ГОСТ Р 59106-2020 и нормативным требованиям, выявляют возможные коллизии. Если в проекте есть нестыковки — обсуждаем заранее.

3. Согласование спецификации Подготовка коммерческого предложения с детализацией позиций, сроков и стоимости. Утверждение финальной спецификации заказчиком.

4. Производство Раскрой заготовок, сварка наконечников, антикоррозионная обработка. Поэтапный контроль качества на каждом этапе.

5. Контроль качества Ультразвуковой контроль швов, измерение геометрических параметров, проверка толщины покрытия. Оформление протоколов испытаний.

6. Отгрузка Упаковка, маркировка, погрузка и отправка транспортом заказчика или силами завода. Передача комплекта сопроводительной документации.

Монтаж может быть организован силами подрядной организации по отдельному согласованию. Все работы выполняются квалифицированными специалистами с соблюдением норм безопасности.

Сопроводительная документация

Каждая партия винтовых свай СВ, СВМ комплектуется следующим пакетом документов:

Паспорт изделия на партию
Сертификаты соответствия на металл (химический состав, механические свойства)
Протоколы ультразвукового контроля сварных швов (доп.требование)
Сертификаты на антикоррозионное покрытие (толщина, адгезия)
Финансовые документы
Рекомендации по погружению
Исполнительная документация (при монтаже)

Документация передаётся в электронном и бумажном виде при отгрузке.

Реализованные проекты

Промышленный объект в регионе Поволжье В 2022 году для строительства складского комплекса произведены и отгружены винтовые сваи СВ общим весом 75 тонн. В комплект поставки вошли сваи диаметром 133 мм длиной 4–6 метров для фундаментов под оборудование. Применено горячее цинкование по ГОСТ 9.307-89 с усиленным покрытием для условий повышенной влажности. Срок производства партии — 10 недель, отгрузка осуществлялась автомобильным транспортом поэтапно под график монтажа. → Результат: объект введён в эксплуатацию без замечаний, приёмка прошла с первого предъявления.

Опоры ЛЭП в регионе Урал В 2023 году для строительства линии электропередачи изготовлено 56 свай СВМ диаметром 108 мм. Конструкции адаптированы под плотные грунты с включениями щебня. Срок изготовления — 8 недель. Все изделия прошли ультразвуковой контроль сварных швов (доп.требование). → Результат: отказов при монтаже — 0, монтаж завершён на 3 дня раньше графика.

Мостовой переход в регионе Сибирь В 2021 году для устройства фундаментов опор моста произведено 84 сваи СВ диаметром 219 мм. Применена комбинированная антикоррозионная защита для условий температурных перепадов и повышенной влажности. Срок производства — 12 недель. → Результат: объект введён в эксплуатацию без замечаний, документация принята технадзором без доработок.

Трубопровод в регионе Северо-Запад В 2023 году для устройства фундаментов под насосные станции произведено 42 сваи СВ по индивидуальному проекту. Материал — сталь 09Г2С для северного исполнения. Срок производства — 9 недель. Отгрузка автомобильным транспортом. → Результат: приёмка прошла с первого предъявления, претензий со стороны заказчика не поступало.

Частые вопросы о сваях СВ, СВМ

Вопрос: Как выбрать между СВ и СВМ?
Ответ: Выбор определяется типом грунта. СВ применяются для плотных грунтов с включениями (щебень, скала). СВМ — для вечномерзлых грунтов (северные регионы). Расчёт выполняется по СП 24.13330 нашими инженерами на основе ваших технических данных и геологического отчёта.

Вопрос: Какие нормативы регулируют производство свай СВ, СВМ?
Ответ: Изготовление осуществляется по ГОСТ Р 59106-2020, СП 24.13330.2011, ГОСТ 10704, ГОСТ 19281, а также по проектной документации заказчика.

Вопрос: Как обеспечивается защита от коррозии?
Ответ: Применяется горячее цинкование по ГОСТ 9.307-89 толщиной 60–120 микрон. Для агрессивных сред (болота, солончаки, морская среда) возможны дополнительные покрытия: эпоксидные эмали, цинконаполненные составы.

Вопрос: Предоставляете ли вы документацию для приёмки?
Ответ: Да, каждая партия комплектуется паспортами, сертификатами на металл и покрытия, протоколами контроля качества, рекомендациями по погружению. Работаем в соответствии с требованиями проектной документации.

Как заказать винтовые сваи СВ, СВМ

Для подготовки коммерческого предложения необходимо направить следующие данные:

Чертежи КМ/КМД или эскизы конструкций (при наличии)
Тип грунта и условия площадки (плотный, вечномерзлый, с включениями)
Диаметр и длина свай (108 мм, 133 мм, 219 мм или по проекту)
Требования к антикоррозионному покрытию
Регион строительства (для расчёта логистики и нагрузок)
Сроки отгрузки (для планирования производства)
