Винтовые сваи СВЛ, СВЛМ промышленного назначения с расчётом по СП 24.13330 и изготовлением по ТУ 25.11-001-06259934-2017, ГОСТ Р 59106-2020. Завод РЕКОСТРОЙ (г. Киров) производит сваи с литым наконечником для фундаментов опор ЛЭП 35–500 кВ, порталов ОРУ, мачт связи в талых и вечномерзлых грунтах. Собственный цех горячего цинкования. Расчёт и подбор конструкций — бесплатно в день обращения. Отгрузка типовых позиций от 2 недель.
Применение: Талые грунты с сезонным промерзанием, болотистые местности, обычные грунты
Особенность: Увеличенная площадь лопасти для повышения несущей способности в талых грунтах
Применение: Вечномерзлые грунты, северные регионы (Сибирь, Крайний Север)
Особенность: Конструкция для погружения в мёрзлый грунт без предварительного оттаивания
Применение: Опоры ЛЭП 35–110 кВ, мачты связи, молниеотводы
Особенность: Оптимальное соотношение веса и несущей способности для средних нагрузок
Применение: Опоры ЛЭП 110–220 кВ, порталы ОРУ, мостовые конструкции
Особенность: Повышенная несущая способность для высоких нагрузок
Применение: Нестандартные диаметры, специальные требования к нагрузкам, реконструкция
Особенность: Полный цикл проектирования и производства под уникальные задачи
Рекомендуются сваи СВЛ с широкими лопастями. Обеспечивают необходимую несущую способность за счёт увеличенной площади лопасти.
Для вечномерзлых грунтов и северных регионов
Оптимальны сваи СВЛМ с узкими лопастями. Конструкция позволяет погружение в мёрзлый грунт без предварительного оттаивания.
Для опор ЛЭП 35–110 кВ
Применяются сваи диаметром 168 мм. Оптимальное соотношение веса и несущей способности для средних нагрузок.
Для порталов ОРУ и опор 110–220 кВ
Рекомендуются сваи диаметром 219 мм. Повышенная несущая способность для высоких вертикальных и горизонтальных нагрузок.
Стоимость ошибки — в разы выше экономии на цене металла.
Производственные возможности
Наличие на складе
Минимальная партия
Основные нормативы:
Дополнительные нормативы:
Расчёт несущей способности, глубины погружения и устойчивости к морозному пучению выполняется нашими конструкторами на основе СП 24.13330 и методик института «Севзапэнергосетьпроект».
Заказчик направляет проектную документацию, спецификацию или описание требований к изделиям. Требуется полный пакет: чертежи, нагрузки, тип грунта, ТУ.
2. Инженерный анализ
Технологи завода изучают документацию, проверяют соответствие ТУ 25.11-001-06259934-2017 и нормативным требованиям, выявляют возможные коллизии. Если в проекте есть нестыковки — обсуждаем заранее.
3. Согласование спецификации
Подготовка коммерческого предложения с детализацией позиций, сроков и стоимости. Утверждение финальной спецификации заказчиком.
4. Производство
Раскрой заготовок, сварка наконечников, антикоррозионная обработка. Поэтапный контроль качества на каждом этапе.
5. Контроль качества
Ультразвуковой контроль швов, измерение геометрических параметров, проверка толщины покрытия. Оформление протоколов испытаний.
6. Отгрузка
Упаковка, маркировка, погрузка и отправка транспортом заказчика или силами завода. Передача комплекта сопроводительной документации.
Монтаж может быть организован силами подрядной организации по отдельному согласованию. Все работы выполняются квалифицированными специалистами с соблюдением норм безопасности.
Документация передаётся в электронном и бумажном виде при отгрузке.
Стойки дорожных знаков для «Мосавтодор»В 2020 году для устройства ограждений автомобильных дорог изготовлено 2000 свай СВЛ диаметром 89 мм. Конструкции адаптированы под грунты с сезонным промерзанием. Срок изготовления — 8 недель. Все изделия прошли ультразвуковой контроль сварных швов (доп.требование). → Результат: ускоренные сроки монтажа дорожных знаков, все опоры установлены в срок без замечаний.
Мобильная вышка в регионе СибирьВ 2021 году для установки вышки связи в вечномерзлом грунте произведено 4 сваи СВЛМ диаметром 219 мм. Применена специальная подготовка грунта и комбинированная антикоррозионная защита для условий температурных перепадов до −40°C. Срок производства — 12 недель. → Результат: объект введён в эксплуатацию без замечаний, документация принята технадзором без доработок.
Порталы ОРУ в регионе Северо-ЗападВ 2023 году для строительства открытого распределительного устройства произведено 48 свай СВЛ по индивидуальному проекту. Материал — сталь 09Г2С для северного исполнения. Срок производства — 9 недель. Отгрузка автомобильным транспортом. → Результат: приёмка прошла с первого предъявления, претензий со стороны заказчика не поступало.
Ответ: Выбор определяется типом грунта. СВЛ применяются для талых грунтов с сезонным промерзанием (широкие лопасти). СВЛМ — для вечномерзлых грунтов (узкие лопасти). Расчёт выполняется по СП 24.13330 нашими инженерами на основе ваших технических данных и геологического отчёта.
Вопрос: Какие нормативы регулируют производство свай СВЛ, СВЛМ?
Ответ: Изготовление осуществляется по ТУ 25.11-001-06259934-2017, ТУ 5264-053-00239853-2006, ГОСТ Р 59106-2020, СП 24.13330.2011, а также по проектной документации заказчика.
Вопрос: Как обеспечивается защита от коррозии?
Ответ: Применяется горячее цинкование по ГОСТ 9.307-89 толщиной 60–120 микрон. Для агрессивных сред (болота, солончаки, морская среда) возможны дополнительные покрытия: эпоксидные эмали, цинконаполненные составы.
Вопрос: Предоставляете ли вы документацию для приёмки?
Ответ: Да, каждая партия комплектуется паспортами, сертификатами на металл и покрытия, протоколами контроля качества, рекомендациями по погружению. Работаем в соответствии с требованиями проектной документации.
Контакты для связи:
Ошибка в подборе типа наконечника (СВЛ вместо СВЛМ) для вечномерзлых грунтов приводит к отказу при приёмке, переделке фундамента и риску разрушения опоры при морозном пучении. Мы производим сваи так, чтобы их приняли с первого раза.
Мы ориентированы на промышленных заказчиков
Мы работаем с заказчиками, действующими в рамках утверждённой проектной документации. Наши решения предназначены для объектов энергетики и инфраструктуры в сложных грунтовых условиях, где за выбор подрядчика отвечают технические специалисты.Почему винтовые сваи СВЛ, СВЛМ от РЕКОСТРОЙ для ответственных объектов
- Литой наконечник из стали 35Л по ГОСТ 977: Повышенная износостойкость при погружении в плотные и мёрзлые грунты — проверено для объектов в условиях Севера
- Разработка института «Севзапэнергосетьпроект»: Конструкции рассчитаны на нагрузки от опор ЛЭП, порталов ОРУ, мачт связи — соответствие ТУ и сериям
- Разделение по типам грунтов: СВЛ для талых грунтов (широколопастные), СВЛМ для вечномерзлых (узколопастные) — правильный подбор под геологию
- Полная документация для приёмки: Паспорта свай, протоколы УЗК (доп.требование), сертификаты на металл и покрытия

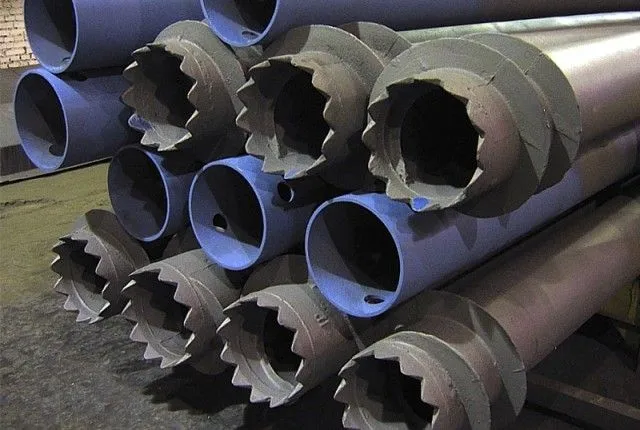

Каталог типов винтовых свай с литым наконечником
 |  |
Сваи СВЛ (для талых грунтов)
Конструкция: Широколопастные сваи с заострённым литым наконечником, отношение диаметров лопасти и ствола > 1,5Применение: Талые грунты с сезонным промерзанием, болотистые местности, обычные грунты
Особенность: Увеличенная площадь лопасти для повышения несущей способности в талых грунтах
Сваи СВЛМ (для вечномерзлых грунтов)
Конструкция: Узколопастные сваи с цилиндрическим литым наконечником, отношение диаметров лопасти и ствола < 1,5Применение: Вечномерзлые грунты, северные регионы (Сибирь, Крайний Север)
Особенность: Конструкция для погружения в мёрзлый грунт без предварительного оттаивания
Сваи СВЛ диаметром 168 мм
Конструкция: Ствол из бесшовной трубы толщиной 10–12 мм, литой наконечник из стали 35ЛПрименение: Опоры ЛЭП 35–110 кВ, мачты связи, молниеотводы
Особенность: Оптимальное соотношение веса и несущей способности для средних нагрузок
Сваи СВЛ диаметром 219 мм
Конструкция: Ствол из бесшовной трубы толщиной 10–12 мм, литой наконечник из стали 35ЛПрименение: Опоры ЛЭП 110–220 кВ, порталы ОРУ, мостовые конструкции
Особенность: Повышенная несущая способность для высоких нагрузок
Сваи по индивидуальному проекту
Конструкция: Изготовление по чертежам заказчика с адаптацией под конкретные условияПрименение: Нестандартные диаметры, специальные требования к нагрузкам, реконструкция
Особенность: Полный цикл проектирования и производства под уникальные задачи
Сравнение свай СВЛ / СВЛМ
| Параметр | СВЛ (талые грунты) | СВЛМ (вечномерзлые грунты) |
|---|---|---|
| Когда применять | Талые, болотистые, обычные грунты с сезонным промерзанием | Вечномерзлые грунты, северные регионы (Сибирь, Крайний Север) |
| Тип наконечника | Широкий заострённый (отношение диаметров > 1,5) | Узкий цилиндрический (отношение диаметров < 1,5) |
| Диаметр ствола | 76–426 мм | 133–425 мм |
| Диаметр лопасти | 83–850 мм | 300–500 мм |
Выбор типа винтовой сваи
Для талых грунтов с сезонным промерзаниемРекомендуются сваи СВЛ с широкими лопастями. Обеспечивают необходимую несущую способность за счёт увеличенной площади лопасти.
Для вечномерзлых грунтов и северных регионов
Оптимальны сваи СВЛМ с узкими лопастями. Конструкция позволяет погружение в мёрзлый грунт без предварительного оттаивания.
Для опор ЛЭП 35–110 кВ
Применяются сваи диаметром 168 мм. Оптимальное соотношение веса и несущей способности для средних нагрузок.
Для порталов ОРУ и опор 110–220 кВ
Рекомендуются сваи диаметром 219 мм. Повышенная несущая способность для высоких вертикальных и горизонтальных нагрузок.
Области применения свай СВЛ, СВЛМ
Энергетика — линии электропередачи
- Фундаменты опор ЛЭП напряжением 35–500 кВ в талых и вечномерзлых грунтах
- Порталы открытых распределительных устройств (ОРУ)
- Мачты грозозащитных тросов и контактных сетей
Промышленное строительство
- Фундаменты быстровозводимых зданий (склады, ангары)
- Опоры трубопроводов высокого давления
- Фундаменты под промышленное оборудование
Транспортная инфраструктура
- Стойки дорожных знаков и ограждений
- Опоры контактных сетей железнодорожного транспорта
- Эстакады и мостовые переходы
Связь и телекоммуникации
- Мачты сотовой связи, радиорелейные вышки
- Молниеотводы для технических зданий
- Опоры для размещения антенного оборудования
Гражданское строительство
- Фундаменты малоэтажных зданий (каркасные дома, СИП-панели)
- Ограждения территорий, шумозащитные экраны
- Малые архитектурные формы
Что происходит при ошибке в производстве свай
Экономия на качестве свай на этапе закупки может привести к многократным затратам на этапе строительства:| Ошибка | Последствие | Стоимость решения |
|---|---|---|
| Отказ при приёмке | Приостановка ввода объекта, простой техники | От 50 000 ₽/час простоя |
| Неправильный тип наконечника (СВЛ вместо СВЛМ) | Разрушение фундамента при морозном пучении в вечной мерзлоте | До 400% от стоимости партии |
| Несоответствие ТУ 25.11-001-06259934-2017 | Отказ технадзора, переделка фундамента | До 600% от стоимости партии |
| Отсутствие документации | Невозможность сдачи объекта в эксплуатацию | Невозможно оценить в деньгах |
Стоимость ошибки — в разы выше экономии на цене металла.
Коммерческие условия производства
Сроки изготовления- Типовые сваи СВЛ, СВЛМ (при наличии задела): отгрузка от 2 недель
- Производство партии под заказ: от 3 недель
- Крупные проекты (от 500 свай): индивидуальный график производства
Производственные возможности
- Линия изготовления свай с литым наконечником по ТУ и индивидуальным проектам
- Ёмкости для цинкования
- Контроль толщины покрытия по ГОСТ 9.307-89
- Отгрузка автомобильным и железнодорожным транспортом
Наличие на складе
- Ходовые диаметры 168 мм и 219 мм могут быть в наличии
- Сваи СВЛМ для северных регионов изготавливаются под заказ
- Актуальную информацию уточняйте у менеджера
Минимальная партия
- Поставляем партии от опытных объёмов до крупных проектов свыше 1000 свай
Технические особенности изготовления
Материалы
- Ствол: бесшовные трубы по ГОСТ 8731, ГОСТ 8732 (толщина 10–12 мм)
- Сталь ствола: 20 по ГОСТ 1050, 09Г2С по ГОСТ 19281 (северное исполнение)
- Литой наконечник: сталь 35Л по ГОСТ 977
Сварочные технологии
- Полуавтоматическая сварка в среде защитных газов
- Автоматическая сварка под флюсом для протяжённых швов
- Ультразвуковой контроль критичных сварных соединений
- Визуально-измерительный контроль геометрии конструкций
Антикоррозионная защита
- Горячее цинкование по ГОСТ 9.307-89 (толщина 60–120 микрон)
- Грунтовка в 1 слой толщиной 55–80 мкм по ГОСТ 9.032
- Комбинированная защита для агрессивных сред (болота, солончаки)
Контроль качества
- Входной контроль металла (сертификаты, спектральный анализ)
- Операционный контроль на каждом этапе производства
- Оформление протоколов контроля для каждой партии
Нормативная документация и стандарты
Работаем строго в рамках действующей нормативной базы РФ. Полный перечень стандартов включён в договор и паспорт партии.Основные нормативы:
- ТУ 25.11-001-06259934-2017 — Сваи стальные винтовые (взамен ТУ 5264-001-21477574-2013)
- ТУ 5264-053-00239853-2006 — Сваи винтовые с литым наконечником
- ГОСТ Р 59106-2020 — Сваи стальные винтовые. Технические условия
- ГОСТ 8731, 8732 — Трубы стальные бесшовные
- ГОСТ 1050 — Прокат сортовой калиброванный со специальной отделкой поверхности
- ГОСТ 19281 — Прокат повышенной прочности
- ГОСТ 977 — Отливки из углеродистой и низколегированной стали
- ГОСТ 9.307-89 — Защита от коррозии горячим цинкованием
- СП 24.13330.2011 — Свайные фундаменты
- СП 16.13330.2017 — Стальные конструкции
- СНиП 2.02.01, СНиП 2.02.03 — Основания и фундаменты
Дополнительные нормативы:
- СНиП 23-01 — Климатические условия эксплуатации
- РД 45.162-2001 — Ведомственные нормы для объектов энергетики
- ТУ завода РЕКОСТРОЙ — индивидуальные технические условия
Инженерный расчет и учет нагрузок
Подбор типа, сечения и количества свай выполняется на основе технических данных заказчика:- Вертикальные и выдергивающие нагрузки от опор ЛЭП
- Тип грунта (талый, вечномерзлый, болотистый)
- Глубина промерзания и активный слой (для вечной мерзлоты)
- Ветровые и гололёдные нагрузки (район по СП 20.13330)
- Сейсмичность района строительства (при необходимости)
Расчёт несущей способности, глубины погружения и устойчивости к морозному пучению выполняется нашими конструкторами на основе СП 24.13330 и методик института «Севзапэнергосетьпроект».
Этапы сотрудничества
1. Заявка и техническое заданиеЗаказчик направляет проектную документацию, спецификацию или описание требований к изделиям. Требуется полный пакет: чертежи, нагрузки, тип грунта, ТУ.
2. Инженерный анализ
Технологи завода изучают документацию, проверяют соответствие ТУ 25.11-001-06259934-2017 и нормативным требованиям, выявляют возможные коллизии. Если в проекте есть нестыковки — обсуждаем заранее.
3. Согласование спецификации
Подготовка коммерческого предложения с детализацией позиций, сроков и стоимости. Утверждение финальной спецификации заказчиком.
4. Производство
Раскрой заготовок, сварка наконечников, антикоррозионная обработка. Поэтапный контроль качества на каждом этапе.
5. Контроль качества
Ультразвуковой контроль швов, измерение геометрических параметров, проверка толщины покрытия. Оформление протоколов испытаний.
6. Отгрузка
Упаковка, маркировка, погрузка и отправка транспортом заказчика или силами завода. Передача комплекта сопроводительной документации.
Монтаж может быть организован силами подрядной организации по отдельному согласованию. Все работы выполняются квалифицированными специалистами с соблюдением норм безопасности.
Сопроводительная документация
Каждая партия винтовых свай СВЛ, СВЛМ комплектуется следующим пакетом документов:- Паспорт изделия на партию
- Сертификаты соответствия на металл (химический состав, механические свойства)
- Протоколы ультразвукового контроля сварных швов (доп.требование)
- Сертификаты на антикоррозионное покрытие (толщина, адгезия)
- Финансовые документы
- Рекомендации по погружению
- Исполнительная документация (при монтаже)
Документация передаётся в электронном и бумажном виде при отгрузке.
Реализованные проекты
Опоры ЛЭП в регионе ПоволжьеВ 2022 году для строительства линии электропередачи произведены и отгружены винтовые сваи СВЛ общим весом 85 тонн. В комплект поставки вошли сваи диаметром 168 мм длиной 6–7 метров для опор напряжением 110 кВ. Применено горячее цинкование по ГОСТ 9.307-89 с усиленным покрытием для условий повышенной влажности. Срок производства партии — 10 недель, отгрузка осуществлялась автомобильным транспортом поэтапно под график монтажа. → Результат: объект введён в эксплуатацию без замечаний, приёмка прошла с первого предъявления.Стойки дорожных знаков для «Мосавтодор»В 2020 году для устройства ограждений автомобильных дорог изготовлено 2000 свай СВЛ диаметром 89 мм. Конструкции адаптированы под грунты с сезонным промерзанием. Срок изготовления — 8 недель. Все изделия прошли ультразвуковой контроль сварных швов (доп.требование). → Результат: ускоренные сроки монтажа дорожных знаков, все опоры установлены в срок без замечаний.
Мобильная вышка в регионе СибирьВ 2021 году для установки вышки связи в вечномерзлом грунте произведено 4 сваи СВЛМ диаметром 219 мм. Применена специальная подготовка грунта и комбинированная антикоррозионная защита для условий температурных перепадов до −40°C. Срок производства — 12 недель. → Результат: объект введён в эксплуатацию без замечаний, документация принята технадзором без доработок.
Порталы ОРУ в регионе Северо-ЗападВ 2023 году для строительства открытого распределительного устройства произведено 48 свай СВЛ по индивидуальному проекту. Материал — сталь 09Г2С для северного исполнения. Срок производства — 9 недель. Отгрузка автомобильным транспортом. → Результат: приёмка прошла с первого предъявления, претензий со стороны заказчика не поступало.
Частые вопросы о сваях СВЛ, СВЛМ
Вопрос: Как выбрать между СВЛ и СВЛМ?Ответ: Выбор определяется типом грунта. СВЛ применяются для талых грунтов с сезонным промерзанием (широкие лопасти). СВЛМ — для вечномерзлых грунтов (узкие лопасти). Расчёт выполняется по СП 24.13330 нашими инженерами на основе ваших технических данных и геологического отчёта.
Вопрос: Какие нормативы регулируют производство свай СВЛ, СВЛМ?
Ответ: Изготовление осуществляется по ТУ 25.11-001-06259934-2017, ТУ 5264-053-00239853-2006, ГОСТ Р 59106-2020, СП 24.13330.2011, а также по проектной документации заказчика.
Вопрос: Как обеспечивается защита от коррозии?
Ответ: Применяется горячее цинкование по ГОСТ 9.307-89 толщиной 60–120 микрон. Для агрессивных сред (болота, солончаки, морская среда) возможны дополнительные покрытия: эпоксидные эмали, цинконаполненные составы.
Вопрос: Предоставляете ли вы документацию для приёмки?
Ответ: Да, каждая партия комплектуется паспортами, сертификатами на металл и покрытия, протоколами контроля качества, рекомендациями по погружению. Работаем в соответствии с требованиями проектной документации.
Как заказать винтовые сваи СВЛ, СВЛМ
Для подготовки коммерческого предложения необходимо направить следующие данные:- Чертежи КМ/КМД или эскизы конструкций (при наличии)
- Тип грунта и условия площадки (талый, вечномерзлый, болотистый)
- Диаметр и длина свай (168 мм, 219 мм или по проекту)
- Требования к антикоррозионному покрытию
- Регион строительства (для расчёта логистики и нагрузок)
- Сроки отгрузки (для планирования производства)
Контакты для связи:
- Телефон: +7 (919) 359-19-74 (WhatsApp, Telegram)
- Email: zavod@zavodsr.ru
- Адрес завода: г. Киров, ул. Прудная, дом 51, корпус 7
