Винтовые сваи СВЛ применяются для почв, которые подвержены сезонному оттаиванию. При использовании в вечномёрзлых грунтах применяется модификация - СВЛМ, сваи винтовые с литым наконечником для мерзлых грунтов. Винтовые механизмы необходимы для оперативного строительства, восстановления или укрепления основания:
- мостовых сооружений;
- подстанций ОРУ;
- линий электропередач;
- вышек мобильной связи;
- эстакад;
- молниеотводов;
- железных дорог;
- промышленных объектов.

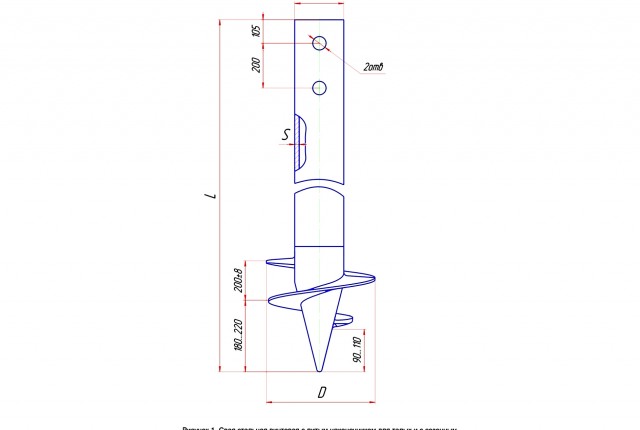

Свая СВЛ или литая винтовая свая выглядит как изделие конусовидной формы. В составе сваи СВЛ используется литой наконечник с лопастью разного диаметра, прикрепленный за счет сварного шва к стволу сваи - электросваркой или бесшовной трубе. Стальная свая с литым наконечником имеет определенный документацией тип АКЗ (антикоррозионное покрытие). Основная механическая нагрузка приходится на лопасть, которая «впитывает» от 50 до 90% давления от строительной конструкции. Именно по этой причине свая винтовая СВЛ должна вкручиваться по максимуму для наилучшего закрепления в почве.
Винтовые сваи с литым наконечником типа СВЛ, СВЛМ разработаны институтом «Севзапэнергосетьпроект» и изготавливаются серийно в соответствии ТУ 5264-048-00239853-2005 или ТУ 5264-053-00239853-2006 и используются для строительства и реконструкции фундаментов опор ЛЭП, мачт освещения и связи, молниеотводов, порталов ОРУ, и других сооружений различного назначения, для укрепления грунтов при строительстве подпорных стенок. Сваи предназначены для восприятия нагрузок на сжатие и растяжение, эксплуатируются в грунтах всех типов по СНиП 2.02.01, СНиП 2.02.03, кроме скальных, валунных и галечных, в климатических условиях по СНиП 23-01. В талых грунтах с сезонным промерзанием используют широколопастные винтовые сваи типа СВЛ с заостренным литым наконечником с отношением диаметров лопасти и ствола сваи > 1,5. В вечномёрзлых грунтах применяют узколопастные винтовые сваи типа СВЛМ с цилиндрическим литым наконечником с отношением диаметров лопасти и ствола сваи < 1,5.
Производство свай винтовых также регламентируется ТУ 25.11-001-06259934-2017 (взамен ТУ 5264-001-21477574-2013 "Сваи стальные винтовые") и ГОСТ Р 59106-2020. ТУ 5264-007-69050276-2010.
Сваи выполнены в виде металлических стволов с приваренными к ним литыми винтовыми наконечниками. Стволы изготавливаются из бесшовных труб толщиной стенки 10, 12 мм по ГОСТ 8731, ГОСТ 8732, из стали 20 по ГОСТ 1050 или стали 09Г2С по ГОСТ 19281. Винтовой наконечник отливается из стали 35Л по ГОСТ 977. Антикоррозионное покрытие винтовых свай выполняется грунтовкой в 1 слой толщиной 55…80 мкм по ГОСТ 9.032.
Методы погружения в грунт винтовых свай:
- вручную (воротом);
- с использованием кабестана;
- машиной для завинчивания свай.
Для устройства фундаментов в вечномерзлых грунтах, сваи завинчивают в предварительно пробуренную скважину, глубина которой должна быть равна проектной глубине погружения сваи, а диаметр - равен диаметру ствола сваи.
Условное обозначение свай с литым наконечником (в зависимости от применения разных ТУ, меняется и маркировка свай).
СВЛ-Х1 Х2 Х3 - Х4 ТУ 5264-053-00239853-2006
- СВЛ - свая винтовая с литым наконечником для талых грунтов;
- СВЛМ - свая винтовая с литым наконечником для вечномерзлых грунтов;
- Х1 - код обозначения диаметра ствола: 1 - соответствует диаметру 168 мм; 2 - диаметру 219 мм;
- Х2 - код обозначения диаметра лопасти: 5 - соответствует диаметру 500 мм; 8 - диаметру 850 мм;
- Х3 - длина винтовой сваи в метрах;
- Х4 - код обозначения материала ствола сваи: 01- соответствует стали 20; не заполняется - для стали 09Г2С.
