Сваи винтовые ВСЛ, ВСЛМ, ВС, ВСМ серия 20006тм применяются для монтажа унифицированных башенных и многогранных опор ВЛ.
Фундаменты на основе винтовых свай разработаны институтом ОАО «СевЗап НТЦ» и изготавливаются по рабочим чертежам проектов шифр № 20006тм (том 2, 3, 4, 5, 9); № 20015тм (том 1 и 2).
Особенности применения свайных фундаментов серии 20006тм
-
Установка свободностоящих промежуточных, анкерно-угловых опор ВЛ 35-500кВ башенного типа производится на фундаментах из одной, двух, трех и четырех или шести винтовых свай.
-
Закрепление оттяжек и стоек опор ВЛ с оттяжками - на фундаментах из одной, двух, трех и четырех винтовых свай.
-
Монтаж многогранных опор ВЛ напряжением до 110кВ - на фундаментах из двух винтовых свай.
Конструкция фундамента на винтовых сваях 20006тм
Фундамент на винтовых сваях серии 20006тм включает в себя:
-
винтовые сваи без наголовников (широко- и узколопастные сваи с сварным или литым наконечником);
-
детали ростверка (верхние, средние, нижние балки);
-
верхние и нижние столики для монтажа свай;
-
опорные узлы и элементы закрепления оттяжек, анкерные болты.
Винтовые сваи, по верхней части, объединяются при помощи ростверка. Ростверк в свою очередь выполнен в виде металлических балок, расположенных на разных высотных уровнях. Верхние балки, на которые крепятся детали опоры ВЛ, оснащаются узлами крепления башмаков опор и оттяжек. Все места крепежные детали, соединяющие ростверк со сваей обладают повышенной надежностью и долговечностью. Для восприятия больших горизонтальных нагрузок винтовые сваи в фундаментах располагают под углом к вертикали (козловой тип).
Все конструкции фундамента серии 20006тм в заводских условиях покрываются антикоррозионными цинкосодержащими составами. Однако, необходимость сборки балок нижнего яруса ростверка и завинченных свай с применением большого объема сварных работ, а также работ по подгонке и резке усиливающих косынок, требует обработки сварных швов антикоррозийным покрытием после монтажа. Таким образом не все конструкции свайного фундамента поставляются в заводской готовности.

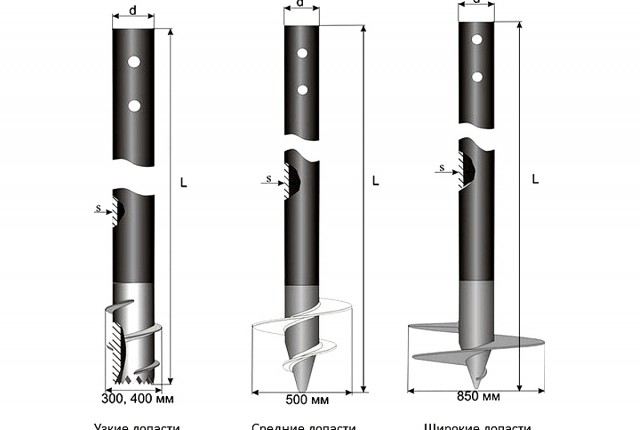

Для фундамента данной серии используются усовершенствованные винтовые сваи с литым наконечником. Для вечномерзлых грунтов рекомендованы узколопастные конструкции литых наконечников, для грунтов с сезонным промерзанием применяются сваи с широколопастными наконечниками.
